Процедура обновления firmware (прошивки) контроллера

Для обновления прошивки требуется наличие:
a) PC с ОС Windows XP и выше
б)ST-Link V2 с firmware 18 и выше
в) Утилита обновления - к примеру STM32 ST-LINK Utility

Софт
STM32 ST-LINK Utility_v3.3.0
Нажмите для просмотра прикрепленного файла
STM32 ST-LINK Utility v4.3.0
Нажмите для просмотра прикрепленного файла


Обновление
1. устанавливаем ПО STM32 ST-LINK Utility. Соглашаемся с установкой драйверов. Других особенностей при установке нет.

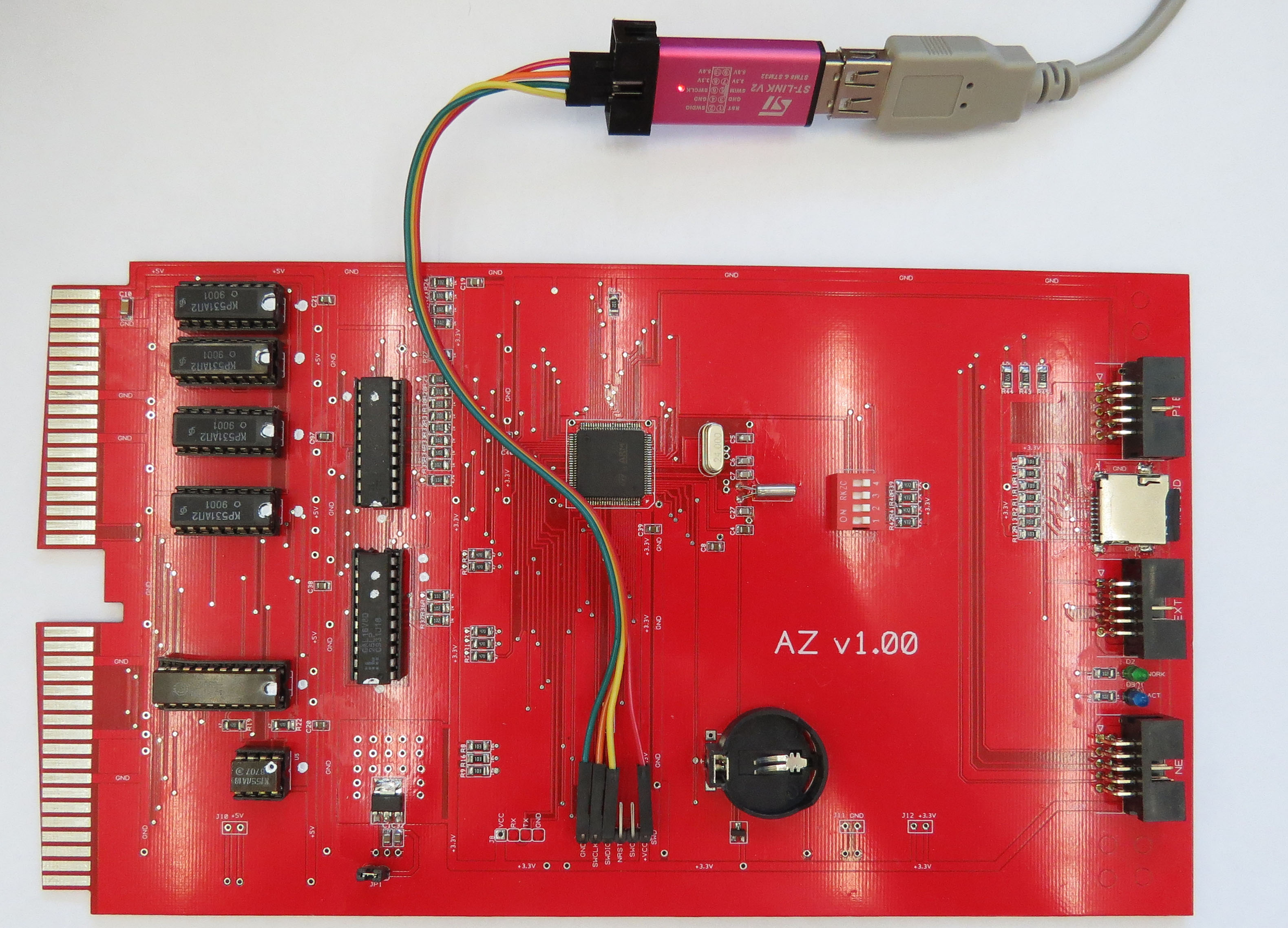

2. Вынимаем контроллер из машины, отключаем сетевую карту(если подключена) и подключаем ST-LINK. Нам требуется 4 провода, указываю в порядке подключения к ST-LINK:
- GND
- VCC (на ST-LINK подключаем VCC +3.3В)
- SWDIO
- SWCLK

затем подключаем через USB-удлинитель ST-Link V2.
Нажмите для просмотра прикрепленного файла

3. Запускаем STM32 ST-LINK Utility. Нажимаем Connect и убеждаемся что ST-Link виден. В противном случае меняем порты USB, удлинители или еще что для достижения "видимости".
Нажмите для просмотра прикрепленного файла

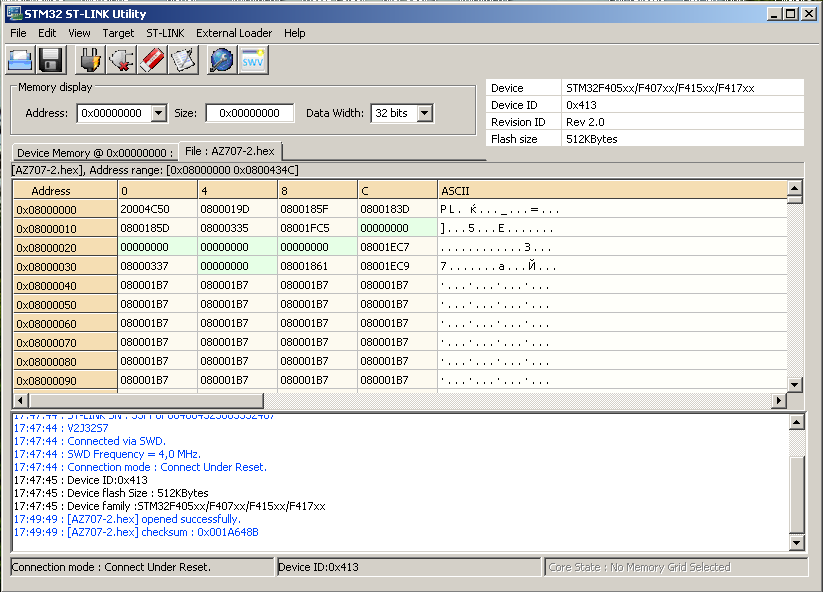

4. Распаковываем архив с firmware для контроллера, и затем открываем файл hex извлеченный из архива. открываем в утилите файл
Нажмите для просмотра прикрепленного файла
получаем
Нажмите для просмотра прикрепленного файла

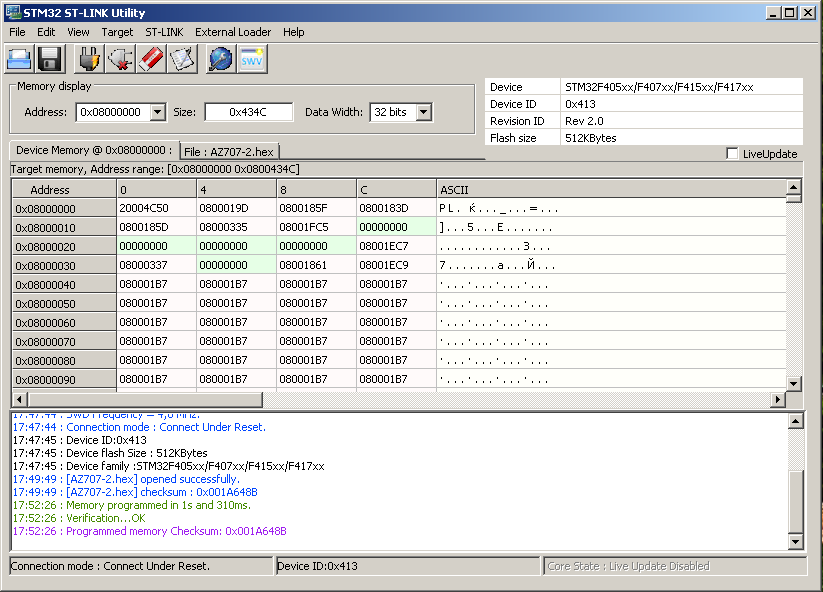

5. Заливаем прошивку.
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

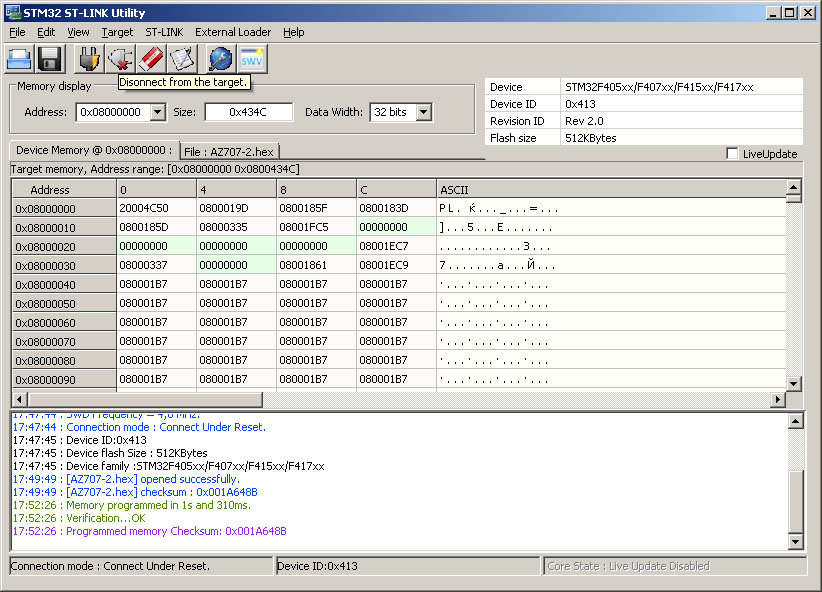

6. Отключаемся от ST-LINK
Нажмите для просмотра прикрепленного файла


7. Отключаем USB. Затем отсоединяем ST-LINK. Порядок отключения проводов
- SWDIO
- SWCLK
- VCC
- GND

8. Вставляем контроллер в машину.


Обновление фирмвари самого ST-LINK
1. Подключаем ST-LINK к USB но ничего к самому ST-LINK не подключаем!

2. В меню выбираем ST-LINK/Firmware upgrade и обновляем сам ST-Link. Если обновление уже делали то повторять этот шаг не требуется.
Нажмите для просмотра прикрепленного файла

3. после обновления отключаем ST-LINK от USB для полной его перезагрузки
