Для питания макета циклотрона (вид OTL) был разработан лабораторный 2х канальный стабилизированный регулируемый блок питания.
По задаче напряжение на обоих каналах регулируется синхронно.
Диапазон изменения напряжения от 20 до 200В при токе до 1А. Максимальная мощность 200Вт.
Очевидно, что каналы можно включить последовательно и получить диапазон 40-400В

Cхема: Нажмите для просмотра прикрепленного файла


Полевик любой 800В 3-8А
Феррит любой от компьютерного БП. Обмотки /частоту считать по Б. Ю. Семёнов, "Силовая электроника для любителей и профессионалов".
Вообще большинство деталей выбраны для более полной "утилизации" компьютерных блоков питания ;-)
Трансформатор тока - на любом маленьком кольце - все обмотки по 1витку
питание вентилятора и cамой UCшки идет от прямого хода, вторички обратноходовые.
оптрон - любой из компьютерного БП - NEC 2561 итд

вообще выжать 200Вт с флайбека достаточно легко, надо только обратить внимание на некоторые моменты:
1. обязательны снаберы в соответствии с аппнотой
2. важна разводка печатки
3. полевики надо брать с Vds=800V, тк реальная амплитуда обратного >>650В при полной мощности
4. гораздо проще использовать 3844 чем 3842
5. мотать первичку надо в 2 части - те половина самая первая и половина последняя. в середине вторички.

Настройка - если надо что-то изменить:
ограничение нижнего предела R1, верхнего R3

частота - R8
токовая защита - R4

* почему я использовал нетрадиционное включение оптрона? очень просто - для уменьшения помех и увеличения плавности регулирования. тк традиционный с управляемым стабилитроном не дает плавного ШИМ-регулирования.


ps: HER308 лучше заменить на HER508 и припаять на медные пластины-радиаторы площадью 4-8кв.см

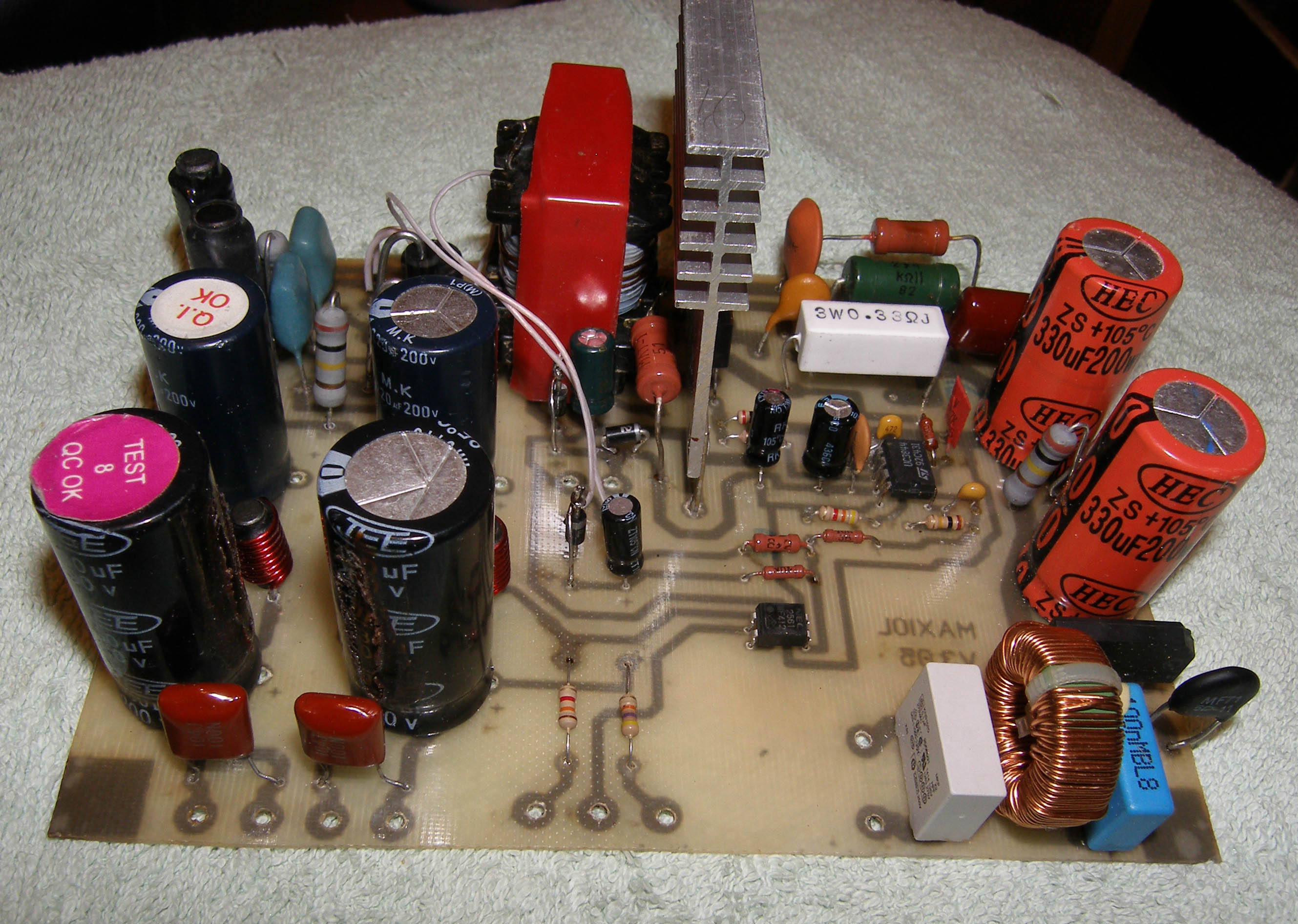

Фото
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Плата
Нажмите для просмотра прикрепленного файла

ps: это последняя макетка v3.05 - релиз v3.06

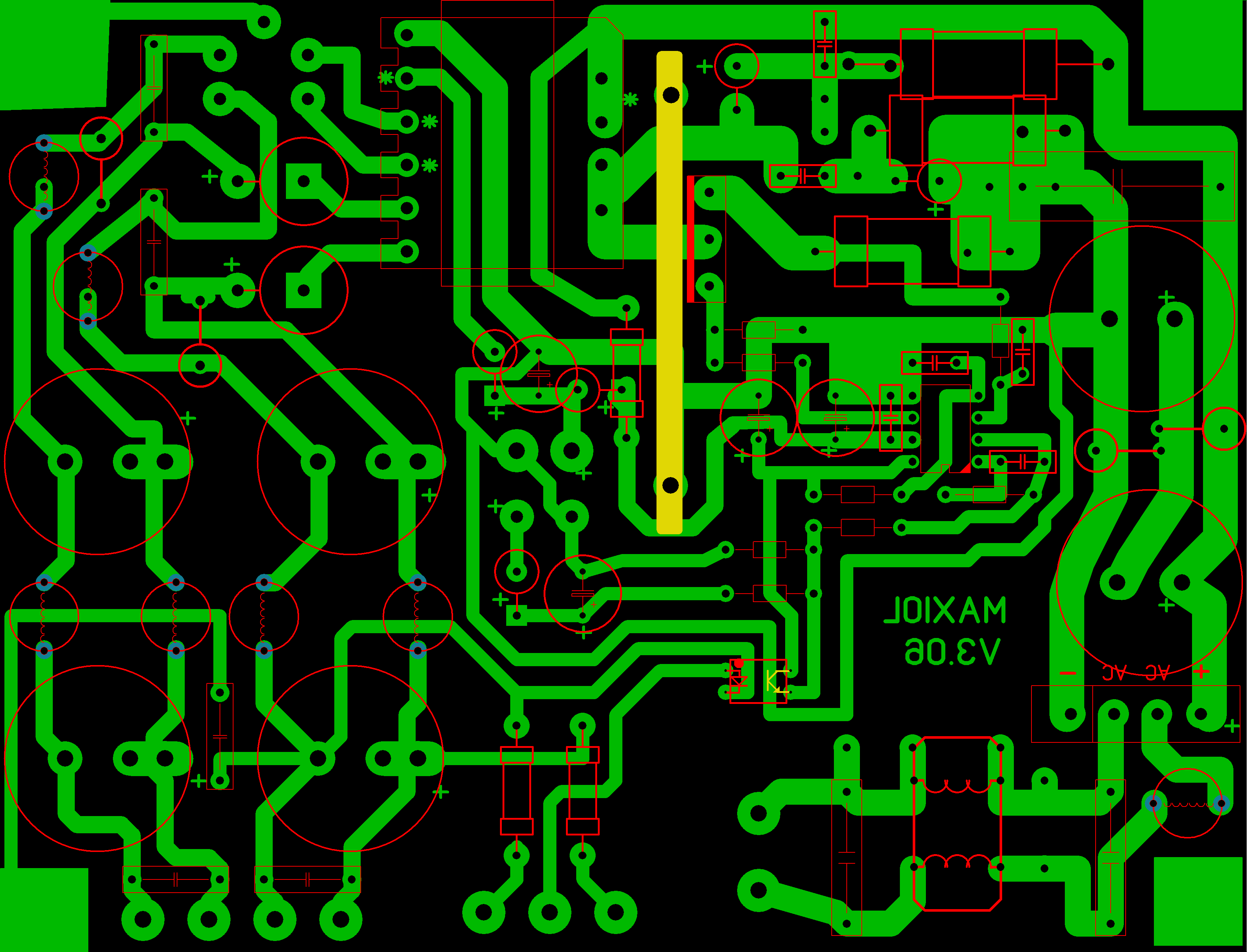

Печатка
Нажмите для просмотра прикрепленного файла

добавлена фазировка обмоток

Намотка трансформатора

Для намотки используем эмалированный провод:
первичку ~0.55-0.6мм
вторички ~0.45мм


правильная намотка:
1. первичка мотается в 2 части - те сначала мотает половина
2. затем экран(незамкнутый виток медной фольги)
3. вторичка 1
4. экран
5. вторичка 2
6. экран
7. вторая часть первички
8. вторичка для питания схемы

выводы всех экранов соединяются и заземляются на корпус БП

в качестве изолятора удобно использовать ленту ФУМ

Проводом 0.5 допустимо будет обмотки мотать? Как-то изменится количество витков при такой толщине провода?

Какие размеры у печатной платы?

Ёмкости C3 и C9 на схеме отсутствуют?

Элемент M1 (рядом с VD2 и C13) это что такое?

Да. видимо глюк автонумерации. Попробую перенумеровать


это вентилятор



не изменится

сам БП собирается в корпусе от компьютерного БП

LAY-файл для изготовление печатной платы во вложении

Спасибо за ответы!
Новый вопрос - конденсаторы С18-С22 на напряжение 200В пойдут или надо больше брать?

подойдут. это типовые 200В конденсаторы из компьютерных БП. cхема изначально строилась для наиболее полной утилизации деталей - начиная от корпуса кончая конденсаторами.

Понял, спасибо!

Максимальное напряжение C11 можно до 250 В уменьшить?

нет - там будет как минимум 220*1,42=>~308В

Спасибо, я просто померил напряжение на выводах мостика и нашёл кондёр нужного напряжения

На самом деле, я БП уже собрал и все замечательно.... БЫЛО, если бы не мои шаловливые руки.
Воистину, лучшее враг хорошего
Устроил я жидким флюсом маленькую электрическую дугу в районе C7-C8, в результате чего красивым китайским фейерверком разлетелся R7. Другого такого в данный момент нет, бросил временно перемычку вместо него.
Что имеем: максимальное напряжение на выходе с нагрузкой резистор 2Вт 1Ком - 24-25 В с пульсацией вниз на 2-3В с частотой 6-8 Гц (смотрел на осциллографе), минимальное напряжение стало 0.
100 Ком потенциометр я не нашёл, поставил 92 Ком - до аварии напряжение менялось от 35В до 197В.
Напряжение в сети 240В, на выходе +- диодного мостика напряжение в районе 330В. Для профилактики C7 и C8 поменял. VD3 и VD4 проверил.

С чего начинать лечение?

R7 cработал предохранителем ;-)

cтоит проверить VD5 VD7
также стоит обратить внимание на цепи обратной связи - те резисторы и оптрон

Есть шанс, что VT1 мог накрыться?

маловероятно
тк если его пробивает то насмерть - те ничего бы не работало
а условий для его пробоя небыло

кстати про помехи - при изготовлении очередного образца тоже их получил
вылечил установкой конденсатора 10н в паралель светодиодной части оптопары

VD4 греется до расплава припоя на аноде.
Сейчас попробую найти в закромах что-то похожее, посмотрим что получится.

Поменял VD4 на FR302 (что нашёл под рукой. греется, кстати, весьма ощутимо) - без нагрузки напряжение стало регулироваться от 25В до 190В.
Надо ещё разобраться с частотой генератора. imho, 24 кГц и не пахнет, 10 Гц максимум, соответственно, под нагрузкой имею мгновенную просадку напряжения.

А ещё вопрос: в твоей схеме VD6 включен анодом на минус. В даташите и в справочнике по микросхемам импульсных БП (страница 113 рисунок 31) - диод катодом на минус включен.
Без разницы что ли или как?

Поменял и VT1, и DA1 - всё заработало.

в схеме ошибка
на печатке он стоит правильно

2й БП в процессе изготовления


трансформатор пока не мотал - планирую фотографировать процесс намотки
корпус уже готов - фото будут далее

ну я тоже поставил по схеме в даташите

кстати, вопрос о мощности остался открытый - подключаю в нагрузку вентилятор от БП (и к печ. плате у радиатора), не крутится. а от простейшего кипайского БП на все напряжения крутится. Домой приду, более детально опишу.

Всё ништяк - подключил ламповый усилок и 2 колонки, всё поёт. Под нагрузкой напряжение не проседает.

SuperMax, привет!

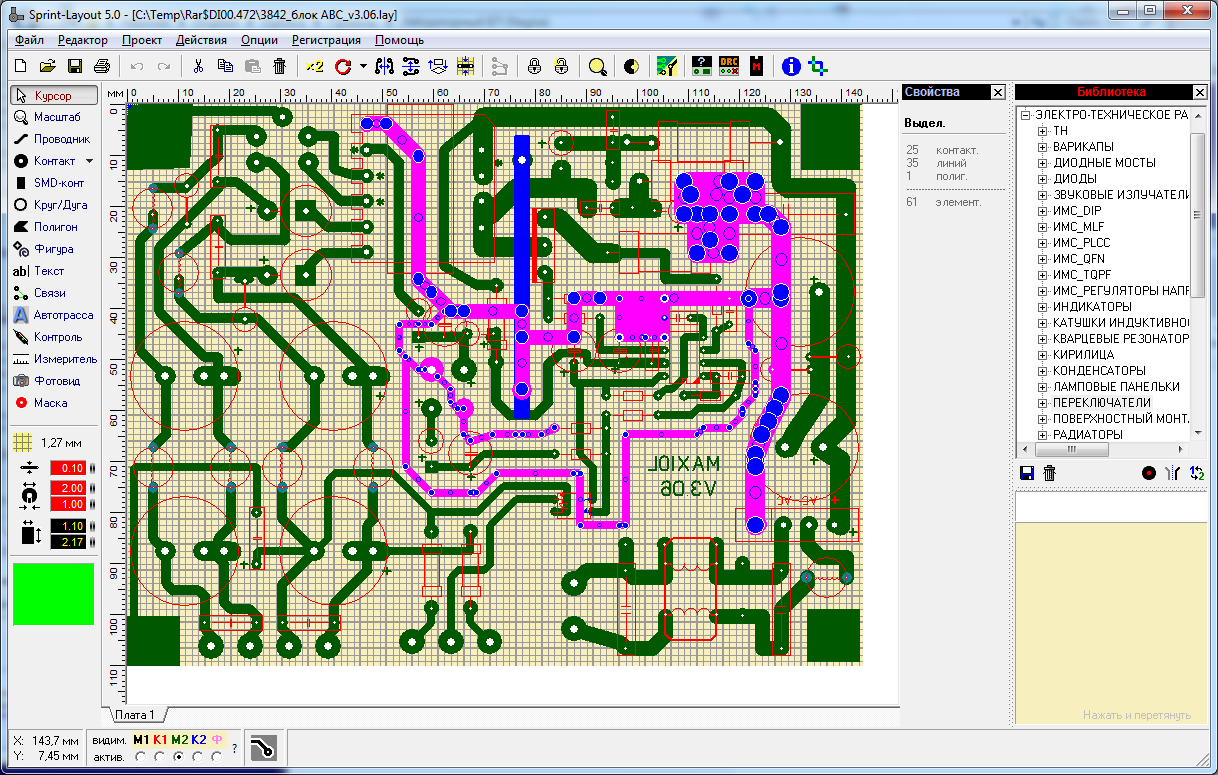

Возвращался к твой схеме (в. 3.06) - земля на печатке образует петлю. Так и надо или можно улучшить плату в этом вопросе?

Нажмите для просмотра прикрепленного файла

так и задумано - те это экран

Где фотки намотки транса?

сам процесс намотки описан

5. мотать первичку надо в 2 части - те половина самая первая и половина последняя. в середине вторички.

все остальное очевидно - берем станок
к примеру такой


или такой





Закрепляем каркас


и мотаем аккуратно укладывая витки

далее КАК НАМОТАТЬ ТРАНСФОРМАТОР

вообще рекомендую взять книжку Борисова и прочитать подробно про намотку трансформаторов
