Расширение памяти Yamaha MSX2 YIS805 до 256КБ

фото материнки
Нажмите для просмотра прикрепленного файла

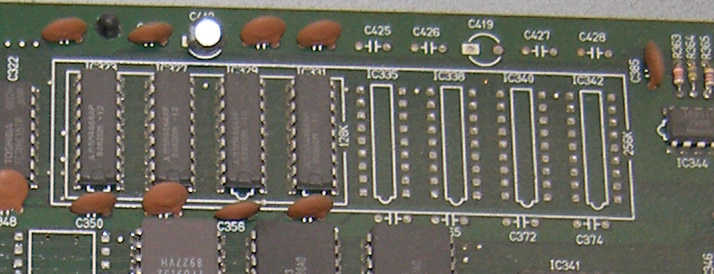

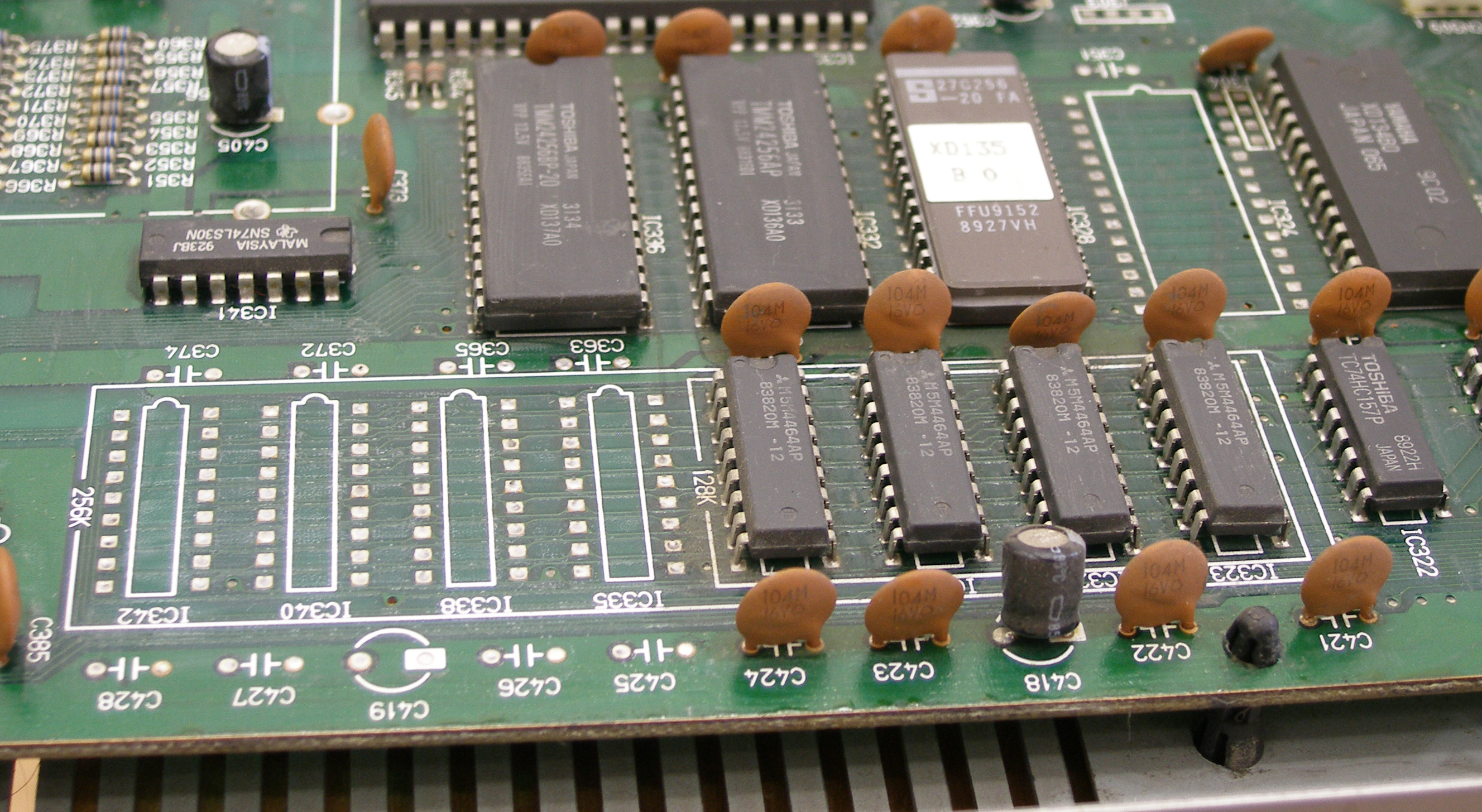

место под расширение памяти
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

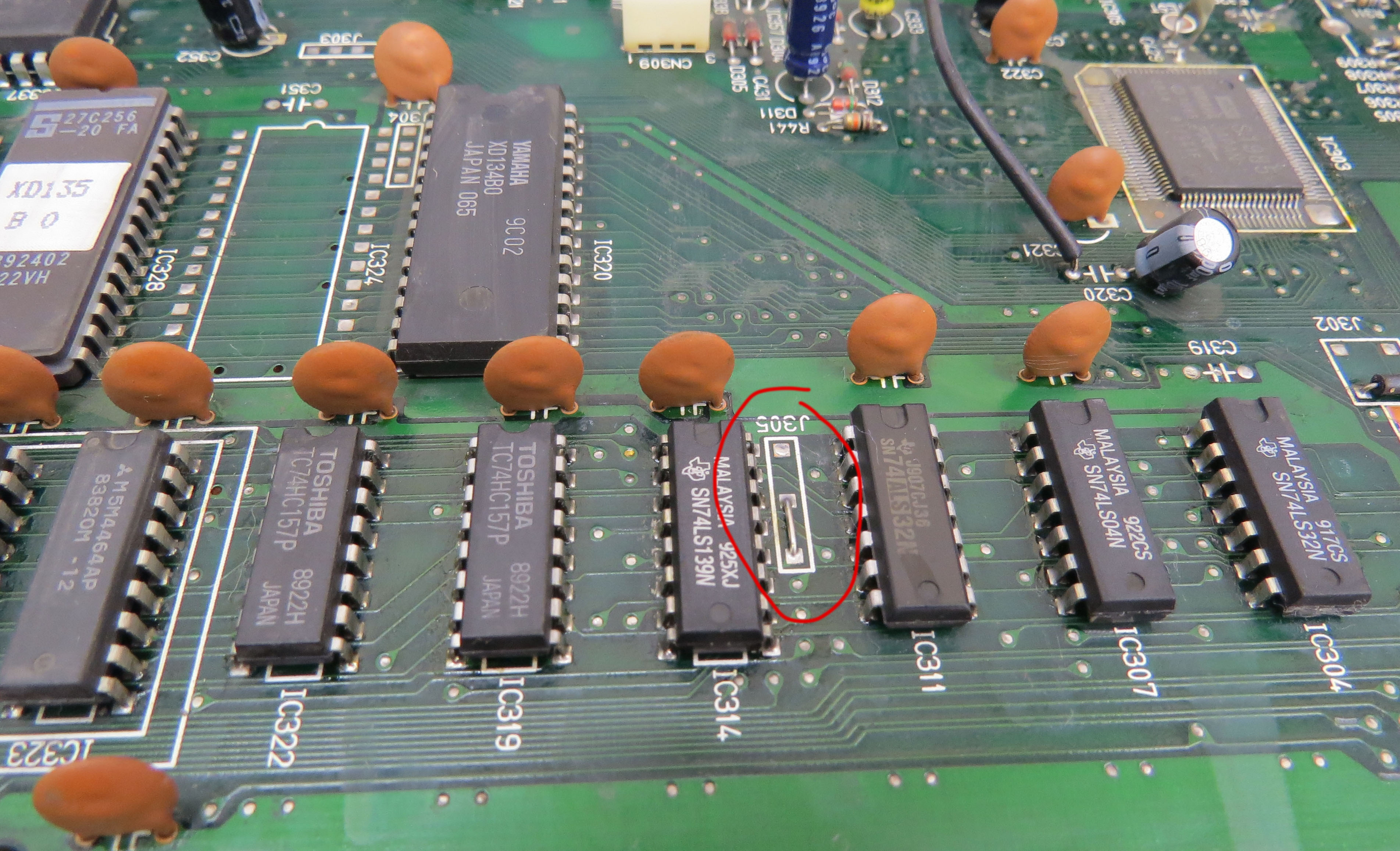

находим на плате перемычку J305 и переворачиваем ее в другую сторону,чтобы 13 нога IC 314 была не на "земле" а на сигнале ма 17.

добавляем 4 микросхемы памяти,не забыв впаять кондюки на развязку по питанию от 0.033mF до 0.1mF (можно посмотреть на номинал соседних стоящих на "фирменной" памяти С424).


Далее замыкаем перемыку J306.

Все .должно быть 256к

Внимание!!!!!!!!!!!!!!!!!
На заставке при всплывании MSX 128 на 256 не поменяется.
Проверяйте или загрузкой игр расчитанных на 256к, или прогами тестирующие память

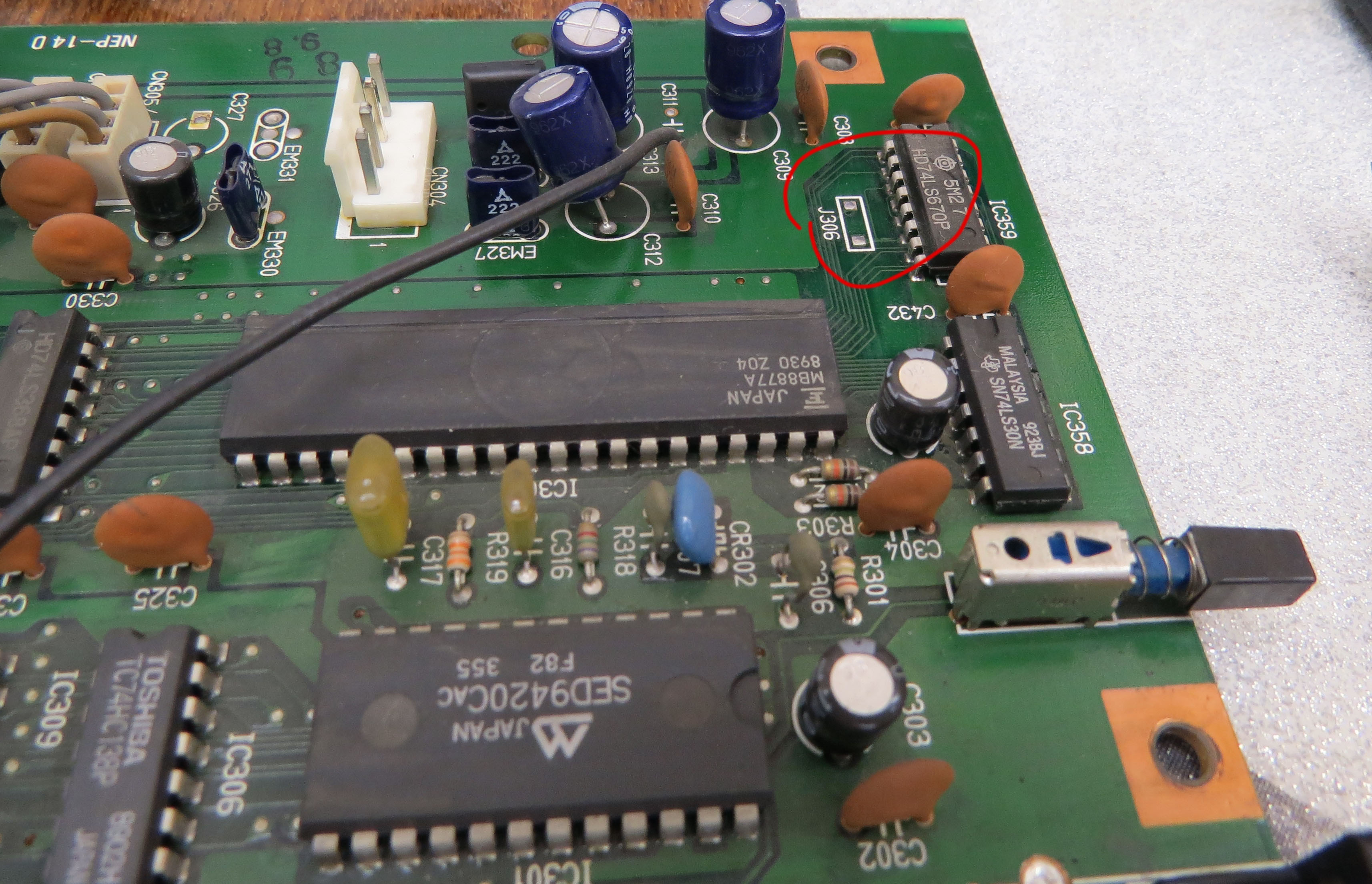

Местонахождение перемычек [состояние до модификации]

Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

запаянная память
Нажмите для просмотра прикрепленного файла

Память нужна с организацией 64кбит х 4 бита (256кбит)

на 805й стоит m5m4464ap ( 262144-BIT (65536-WORD BY 4-BIT) DYNAMIC RAM )


даташит
Нажмите для просмотра прикрепленного файла

Для решения проблем отображения нужного количества установленной памяти:

В БИОС MSX2EXT.ROM меняется код в ячейке ПЗУ с адресом 3763h.
Тем записано число 6, что дает в результате при печати 128 Кbyte.
Что бы получить другой результат надо записать в эту ячейку
число = (Обьем в кб)/16 - 2;
Например:
256 KByte получится если записать 14 (0Eh);
512 Kbyte - 30 (1Eh);
%1024 Kbyte - 62 (3Eh).
Значок % появляется при печати чисел больше 999.
Для его исключения надо поменять число 3 в ячейке 3E6Bh на 4.

cоответственно надо вынуть ПЗУ 27C256A (32кб)
на фото в верхнем ряду

и модифицировать

прошивка для КУВТ2 с отображением 1024КБ
Нажмите для просмотра прикрепленного файла

ps: я этого еще не делал и поручиться за точность не могу

Тест памяти - для проверки корректности расширения памяти

testram.com http://www.cybernostra.com/adrian-page/182...owall=&start=19
Нажмите для просмотра прикрепленного файла

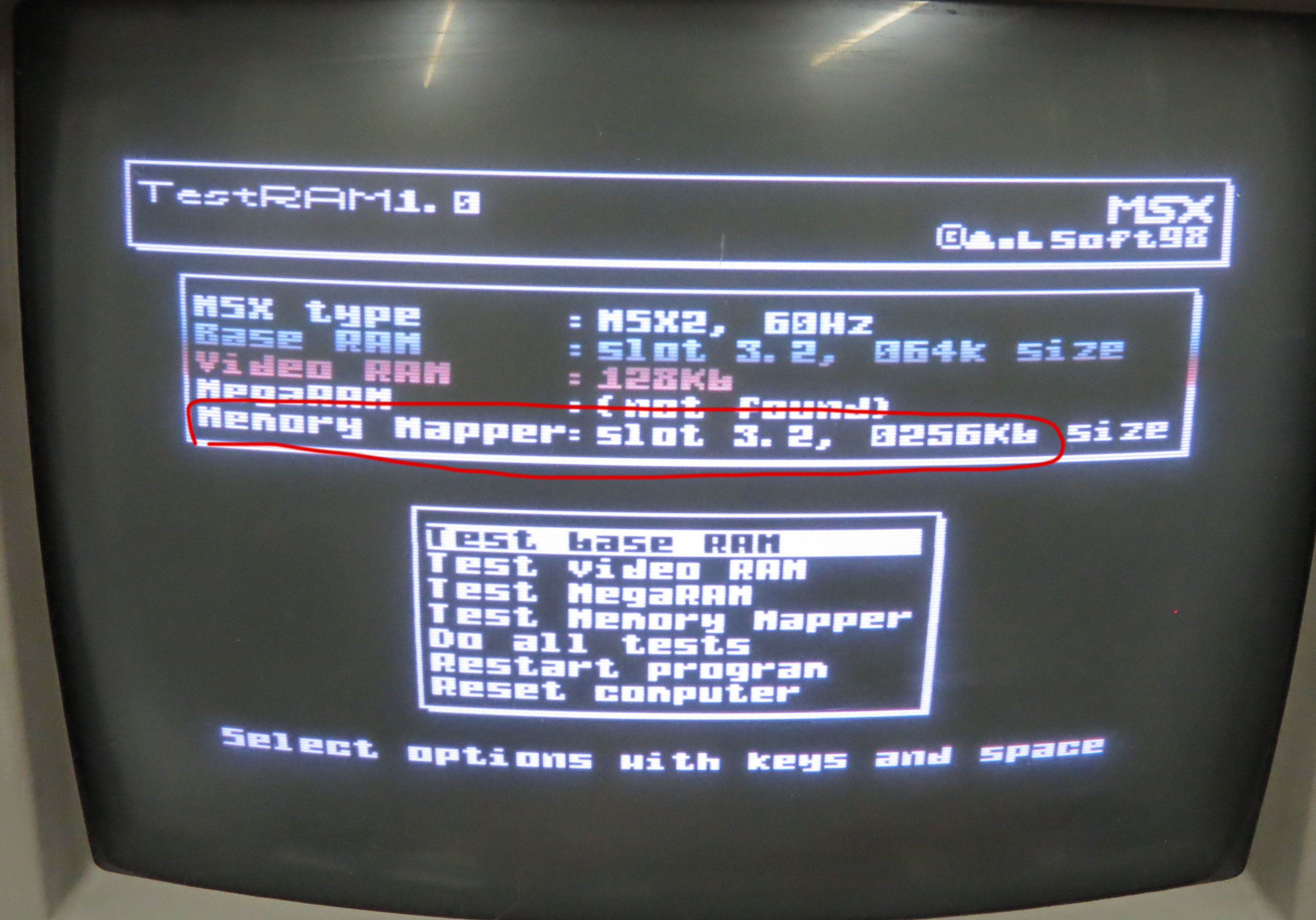

проверим доработку - видим 256КБ
Нажмите для просмотра прикрепленного файла

Большое спасибо!
Пусть было и не очень просто, но удалось.
Сложности были с тем, что припой в плате был какой-то очень тугоплавкий... С большим трудом его выгонял (особенно у земляных ног конденсаторов), используя иглу и зажигалку.
