Столкнувшись с продукцией dkspb был вынужден заняться изготовлением своей "версии" данного контроллера, тем более, что мне нужно несколько экземпляров данного контроллера.

Повторять дефектную разводку у меня желания не было и я развел новый вариант:
Использовалась схема ©Pasha Zakharov 2:5001/3 [спасибо ему за оригинальное решение] c небольшими изменениями.

Производство контроллеров и использование Sunrise IDE BIOS согласовано с Jon De Schrijder & Sunrise.

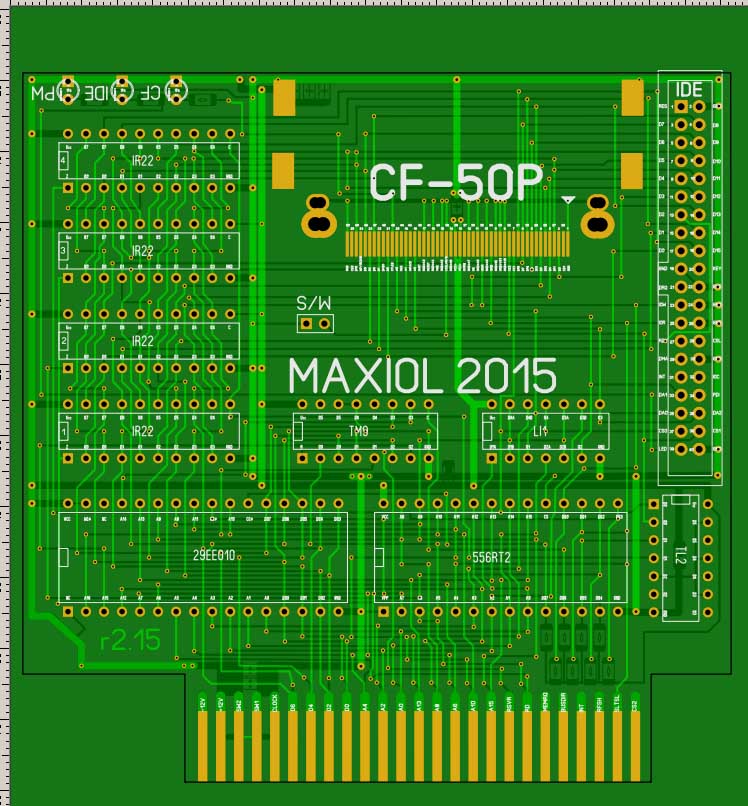

Итак - предпросмотр печатки
Нажмите для просмотра прикрепленного файла
тут у нас все в порядке и с шинами питания и с блокировочными конденсаторами, и печатка вышла компактнее. В общем можно заказывать!

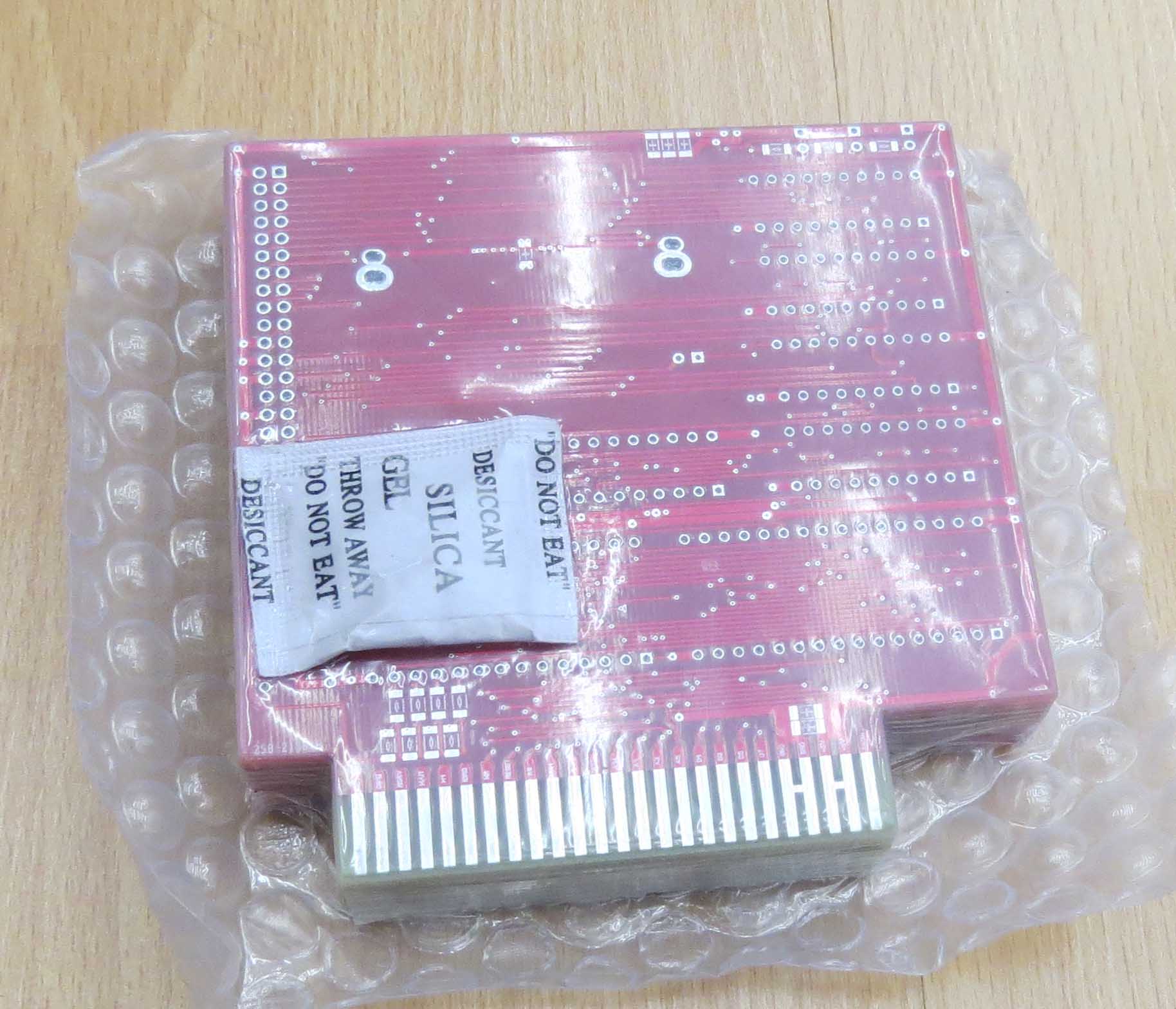

Готовая печатка из китая:
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла


Качество на 5+: шелкография, электроконтроль и даже модный красный цвет

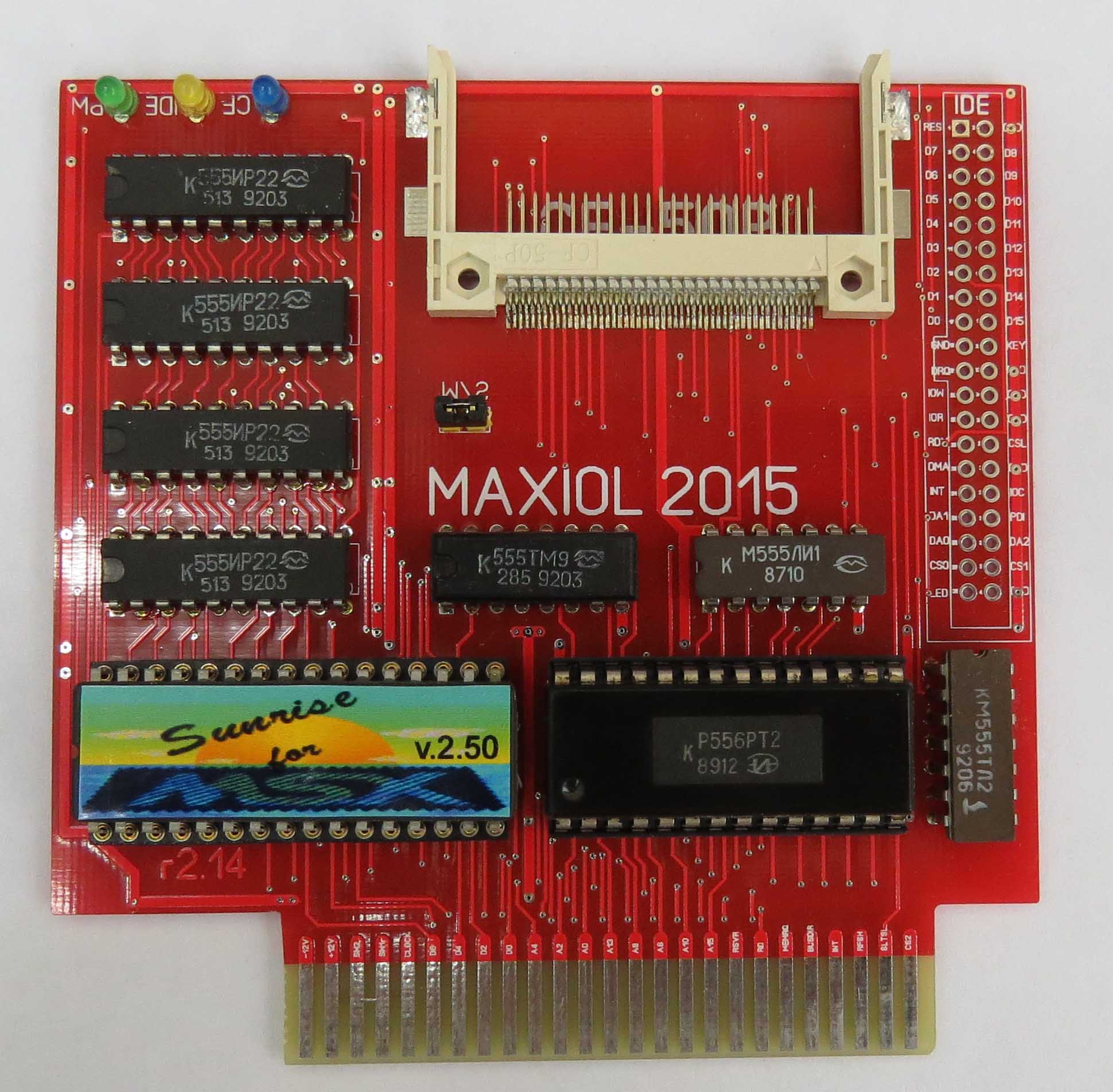

Вот контроллеры в сборе:
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

Установленные светодиоды показывают:
Зеленый - питание на контроллере
Желтый - активность устройств на IDE порту.
Синий - активность CF-карты

Дополнительно

>Создание загрузочной CF-карты в домашних условиях

>Расширение NEXTOR, с прошивками

>Схема контроллера

.
