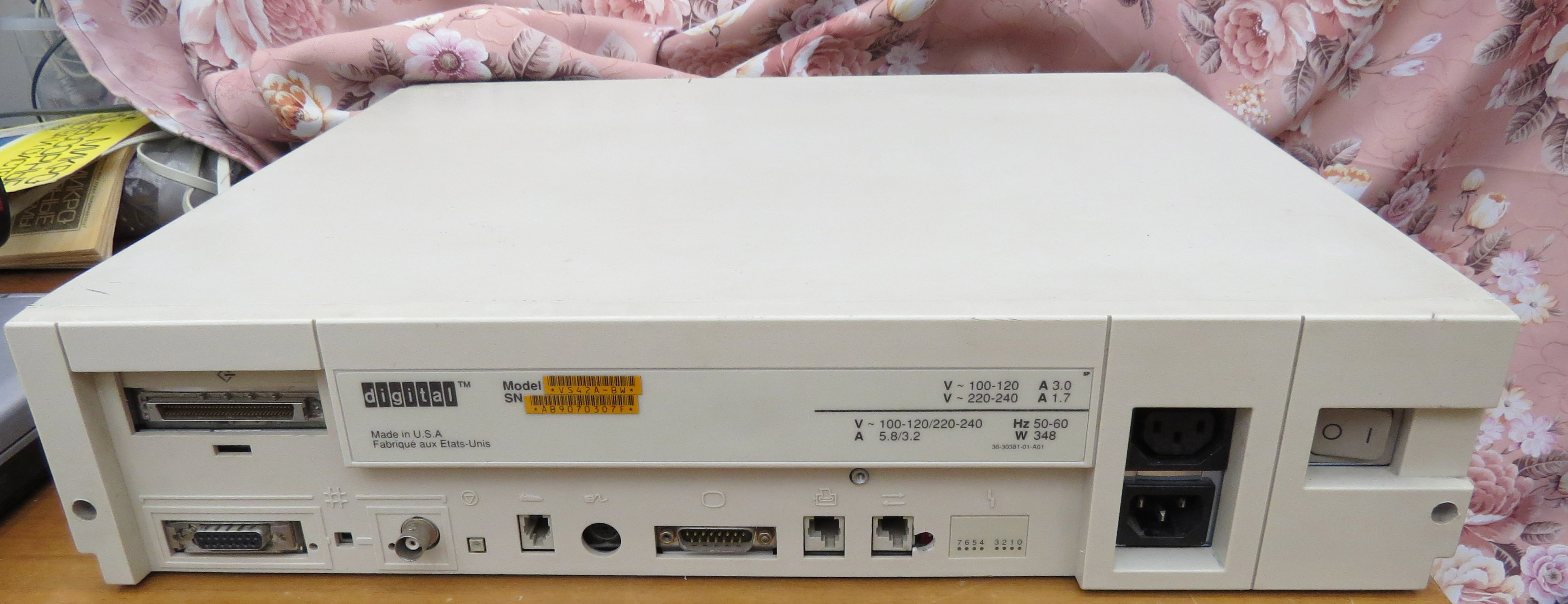

Фото VAXStation 3100 KA42-A

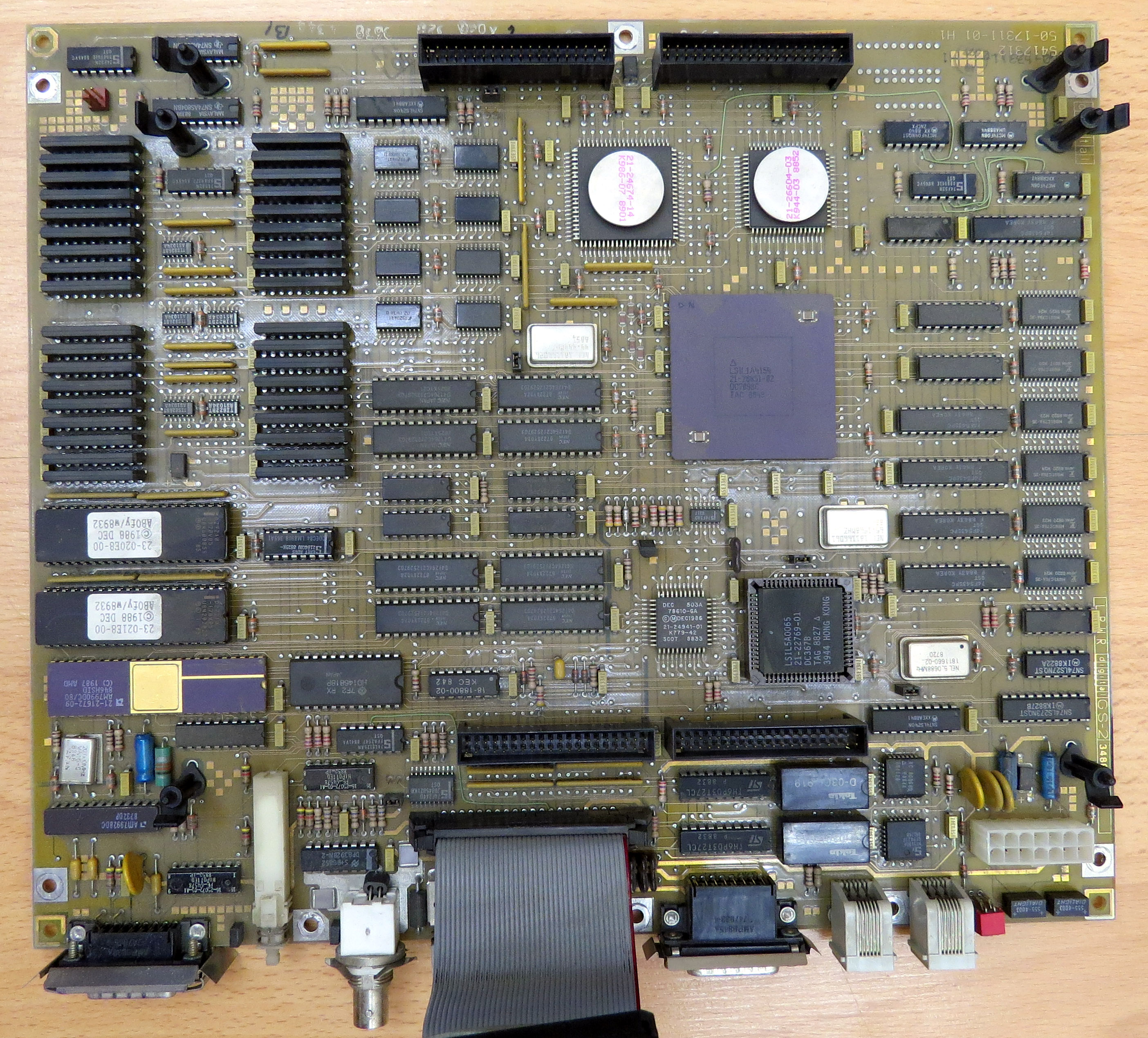

Материнская плата KA42 SYSTEM BOARD 50-17311-01 H1
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

вся маркировка которая есть на плате
5147312
50-17311-01 H1 XD-2
*AB906033FY*
Digital GS-2 34888-5007

сразу на борту плата содержит 4MB оперативной памяти:
32+4 микросхемы Toshiba TC511000Z-10
Нажмите для просмотра прикрепленного файла

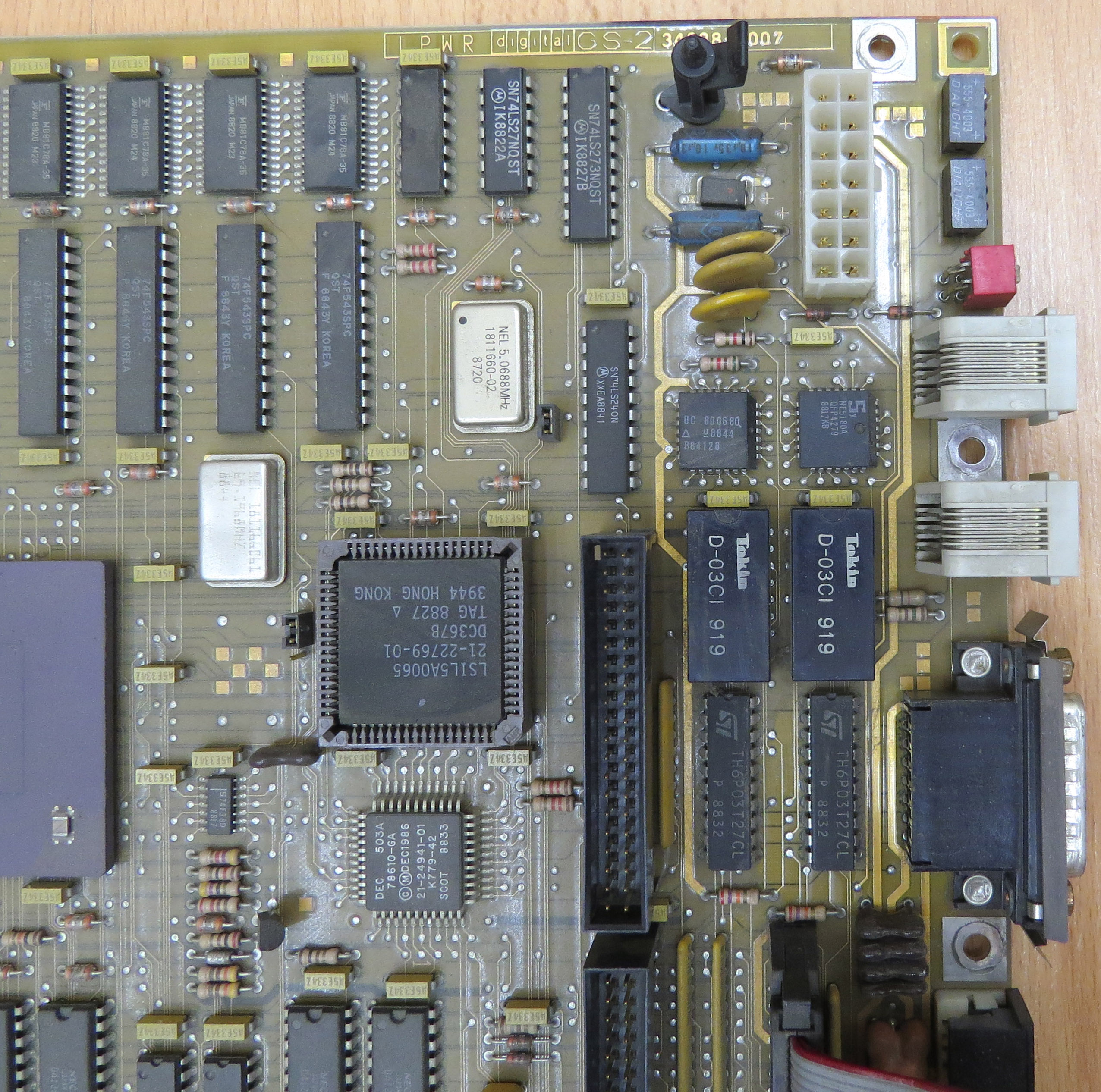

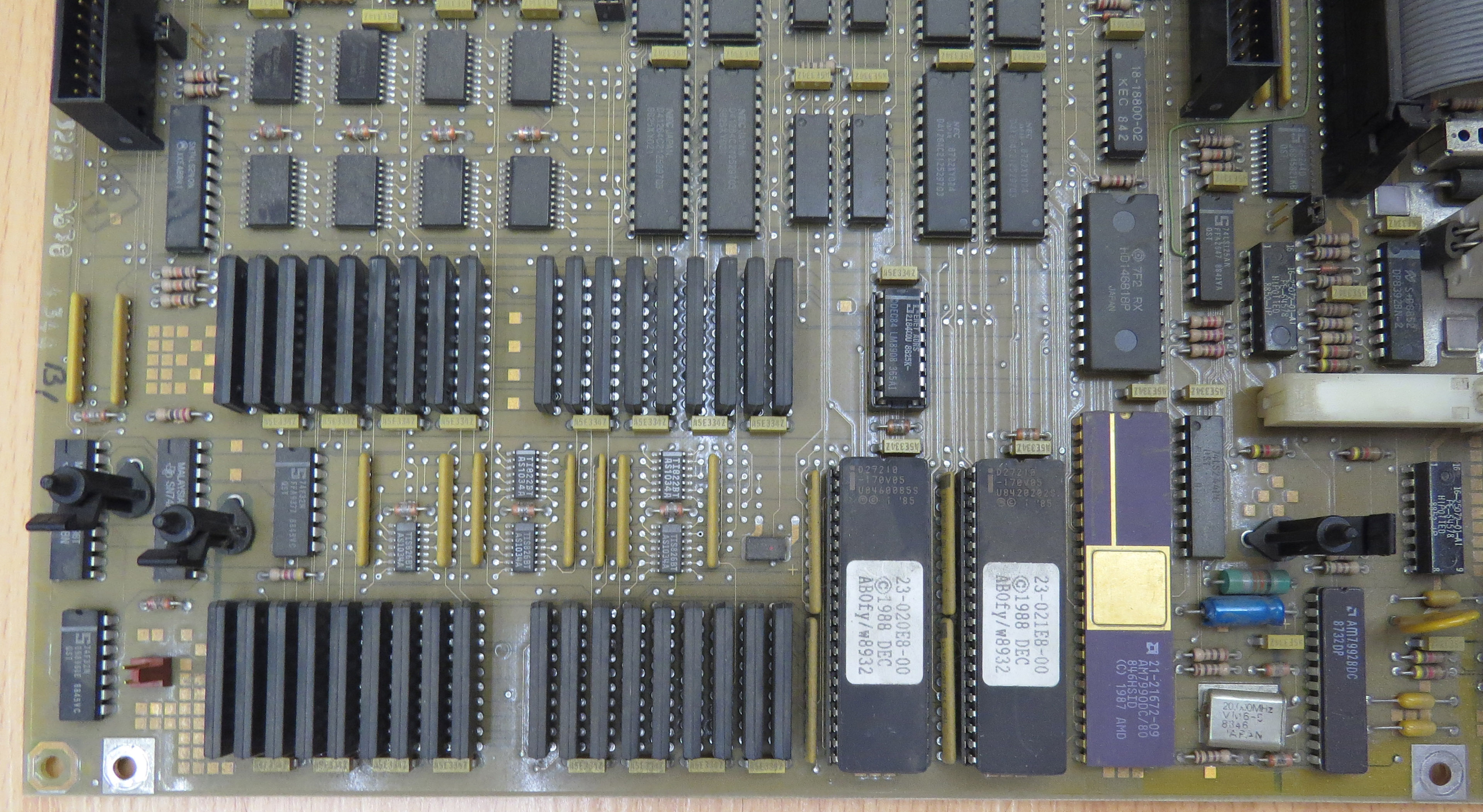

Участки платы подробно
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

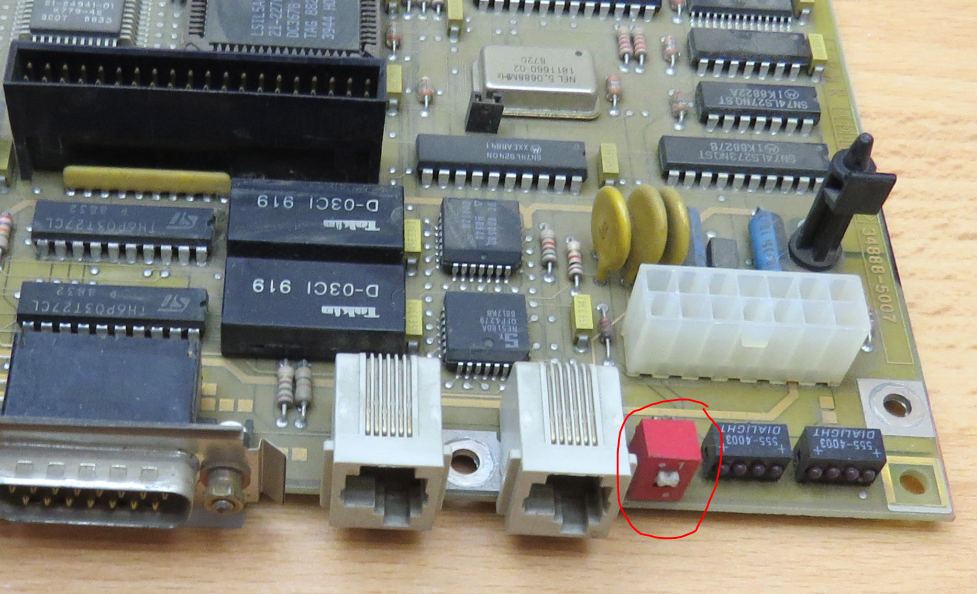

Переключатель S3
Нажмите для просмотра прикрепленного файла
данный переключатель управляет консолью
если он в положении ВВЕРХ то консоль текстовая через порт принтера
если он в положении ВНИЗ то консоль графическая - те необходимы клавиатура/монитор/мышка прямо подключенные к VAXStation

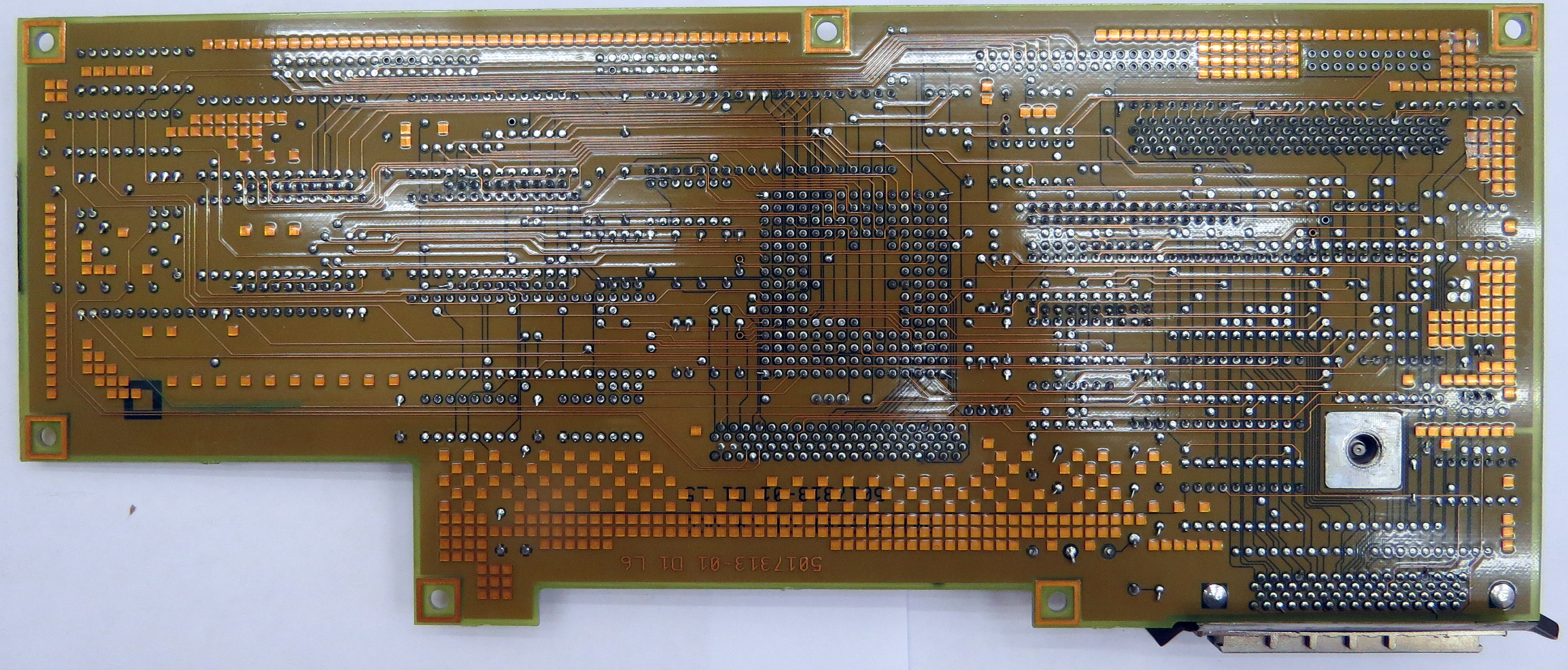

Видеоплата VX40X 8PLANE COLOR OPTION 5017281-01

Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

Вся маркировка этой платы
5017281-01 D1
5417282
*AB94608US5* B9
Digital GS-2 29989-1903


другая плата
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

Вся маркировка этой платы
5017281-01 D1
5417282
*AB946033RE* B09
Digital GS-2 29989-1249

На платах установлена память
Mitsubishi M5M4464AL в количестве 64шт
данная память имеет емкость 65536-слов по 4бита
те итоговая емкость видеопамяти 2МБ, что для 1989 года очень много
Нажмите для просмотра прикрепленного файла

Оперативная память VAXStation размещена на дочке, которая может иметь еще одну дочку под собой.
Следует отметить что вынимать память достаточно сложно тк есть риск повредить материнскую плату. Для демонтажа необходимо использовать специальные лопаточки и постепенно отодвигать платы друг от друга рядом с разъемами.

База оперативной памяти - 4/8 MB MEMORY OPTION 5019829-01
(шла в комплекте с даным VS)
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

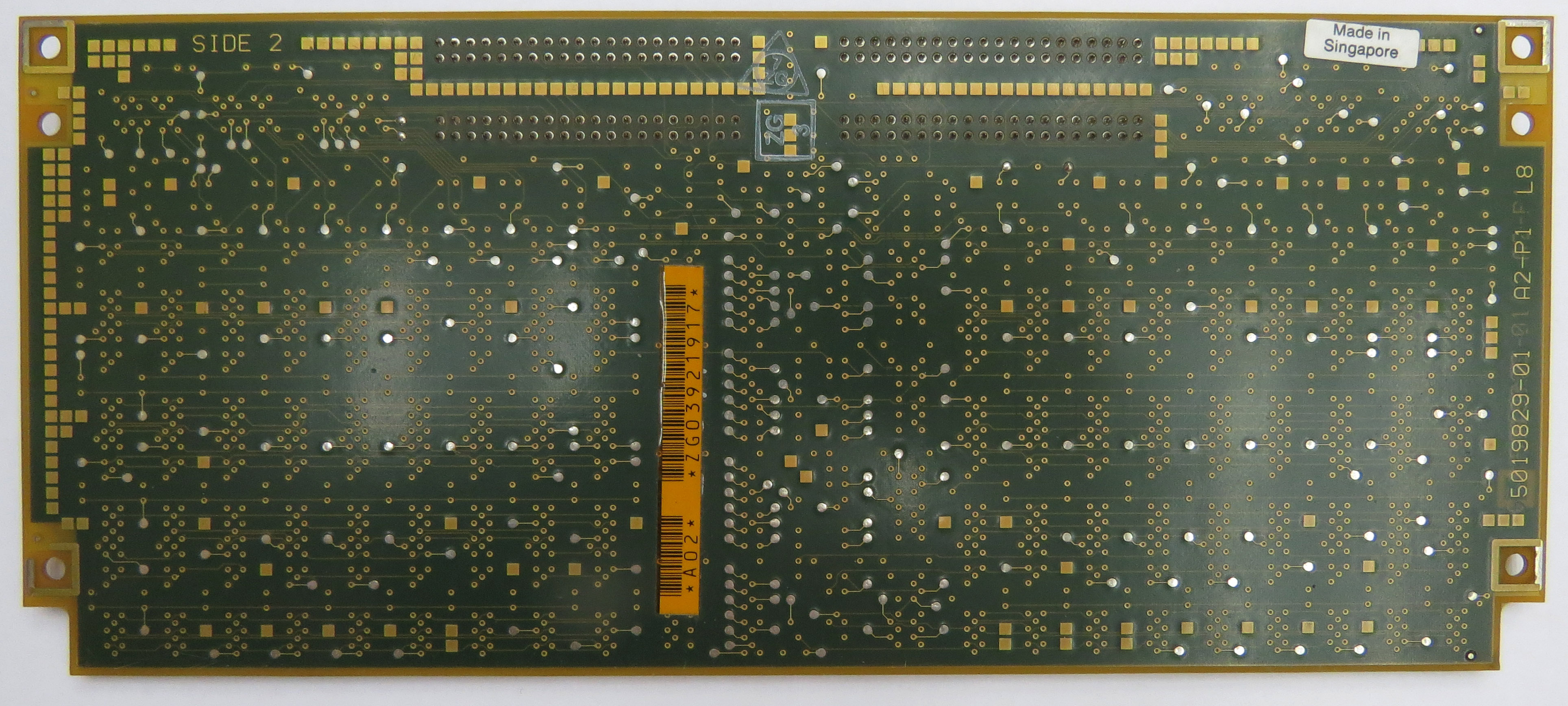

Вся маркировка данной платы
4/8 MB Memory Option
5019829-01A2-P1
5419830-01
*A02* *ZG03921917*
Digital DIEON 3A DC06190 JN338960

на плате установлено 64+8 микросхемы (8 на четность)
SIEMENS HYB511000AJ-10
Нажмите для просмотра прикрепленного файла
данный чип имеет емкость 1048576 (1M) слов 1бит
те модуль содержит в себе 8MB оперативной памяти


в комплекте с данной базой шла дочка 4MB MEMORY OPTION 5019050-01
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

на плате установлены 32+4 микросхемы
Mitsubishi M5M41000AJ-10
данный чип имеет емкость 1048576 (1M) слов 1бит
те модуль содержит в себе 4MB оперативной памяти, что на нем и заявлено

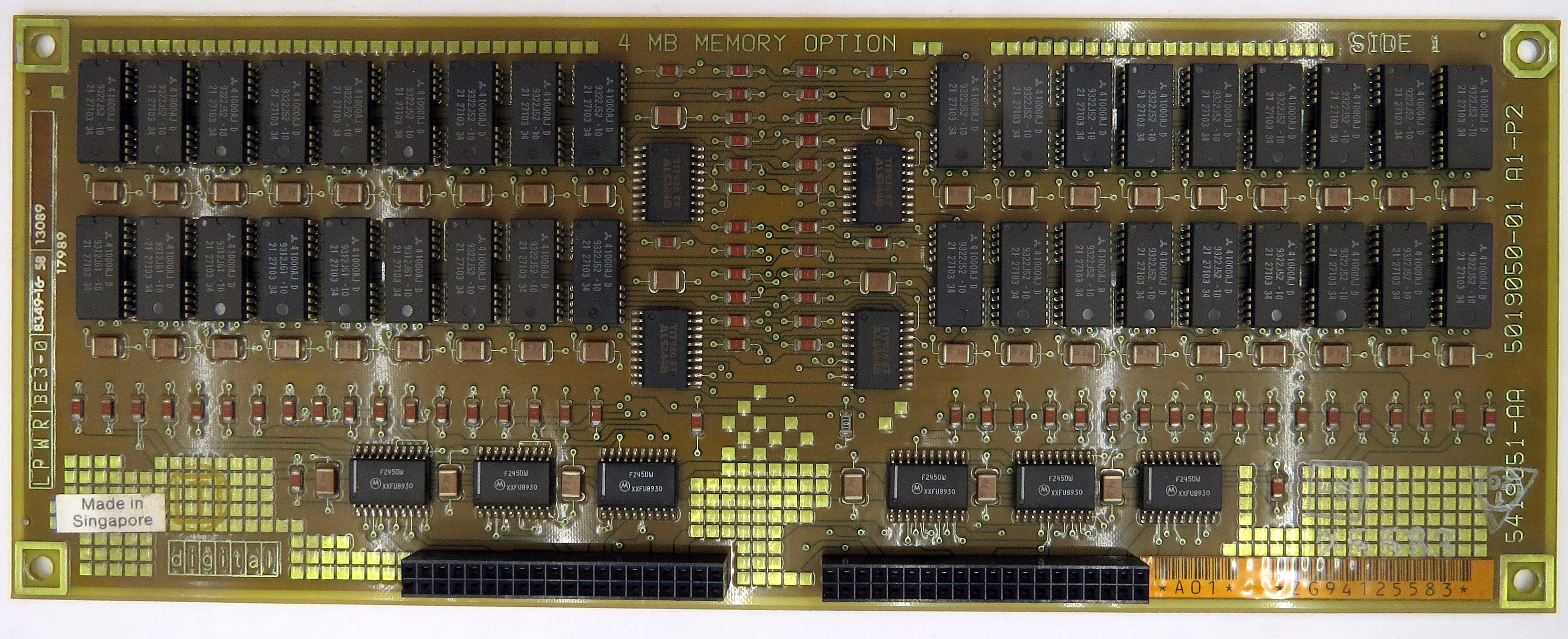

Вся маркировка данной платы
4MB MEMORY OPTION
5019050-01 A1-P2
5419051-AA
*A01* *ZG94125583*
Digital BE3-0 8349-16-58 13089 17989

Другой комплект памяти - база и дочка

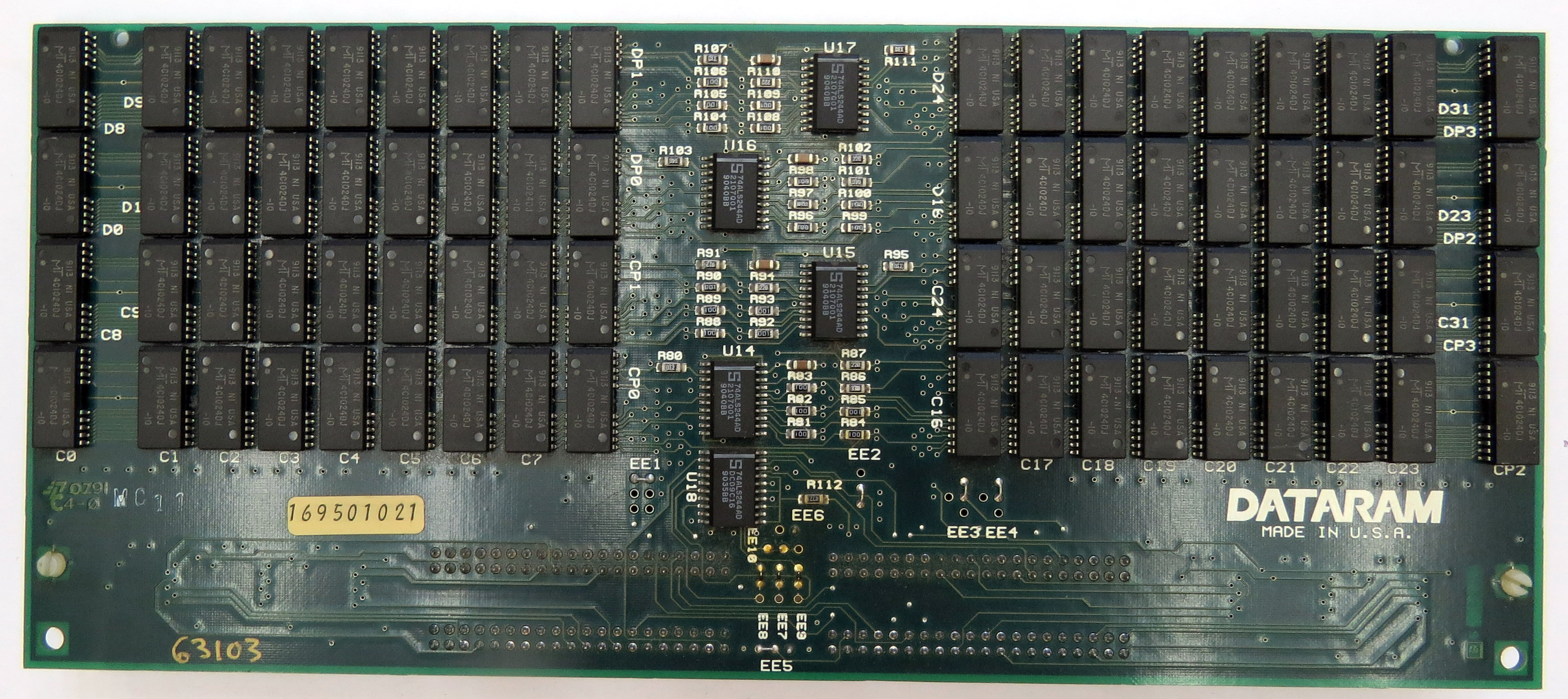

База произведена сторонней конторой DATARAM
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

на плате установлено 128+16 микросхем
Micron Semiconductor MT 4C1024DJ-10
данный чип имеет емкость 1048576 (1M) слов 1бит
те модуль содержит в себе 8MB оперативной памяти
Нажмите для просмотра прикрепленного файла

Вся маркировка данной платы
DATARAM 40968 REV E
63103 MC11


в комплекте с данной базой шла дочка 4MB MEMORY OPTION 5019050-01
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

на плате установлены 32+4 микросхемы
Mitsubishi M5M41000AJ-10
данный чип имеет емкость 1048576 (1M) слов 1бит
те модуль содержит в себе 4MB оперативной памяти, что на нем и заявлено

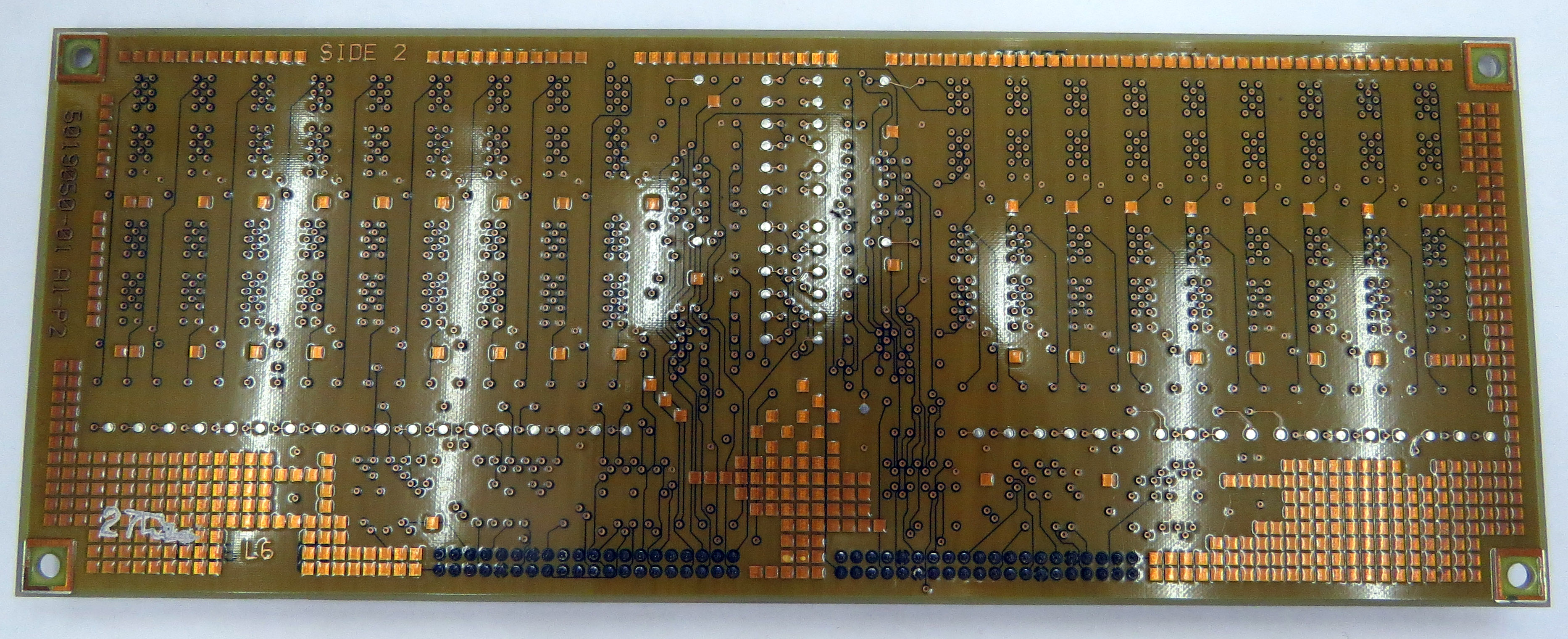

Вся маркировка данной платы
4MB MEMORY OPTION
5019050-01 A1-P2
5419051-AA
*A01* *ZG90104202*
Digital GS-2 32688-4619

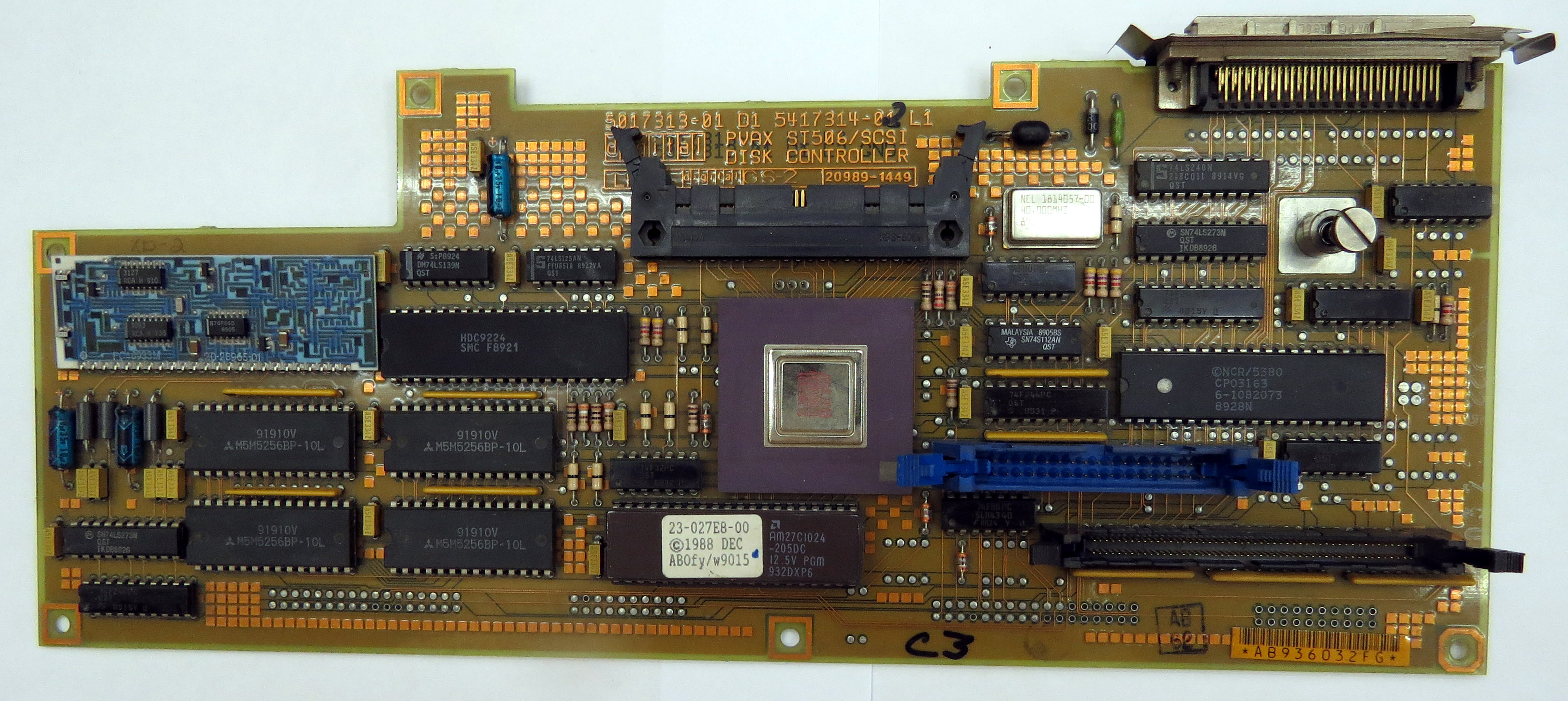

Плата контроллера дисков DISK CONTROLLER 5017313-01 D1
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла


Вся маркировка
5017313-01 D1
5417314-02
PVAX ST506/SCSI
DISK CONTROLLER
Digital GS-2 20989-1449
*AB936032FG*

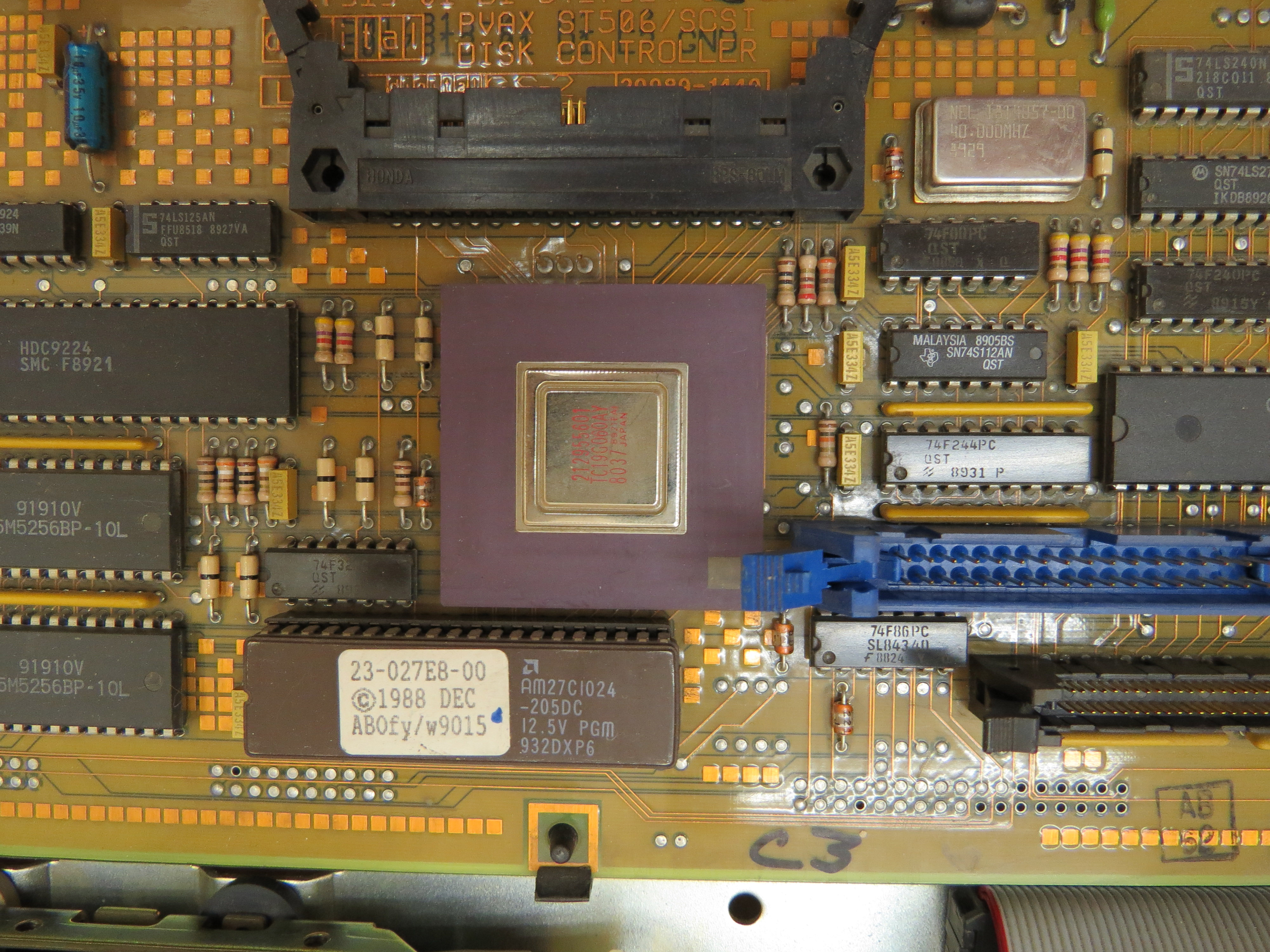

C3 XP-A

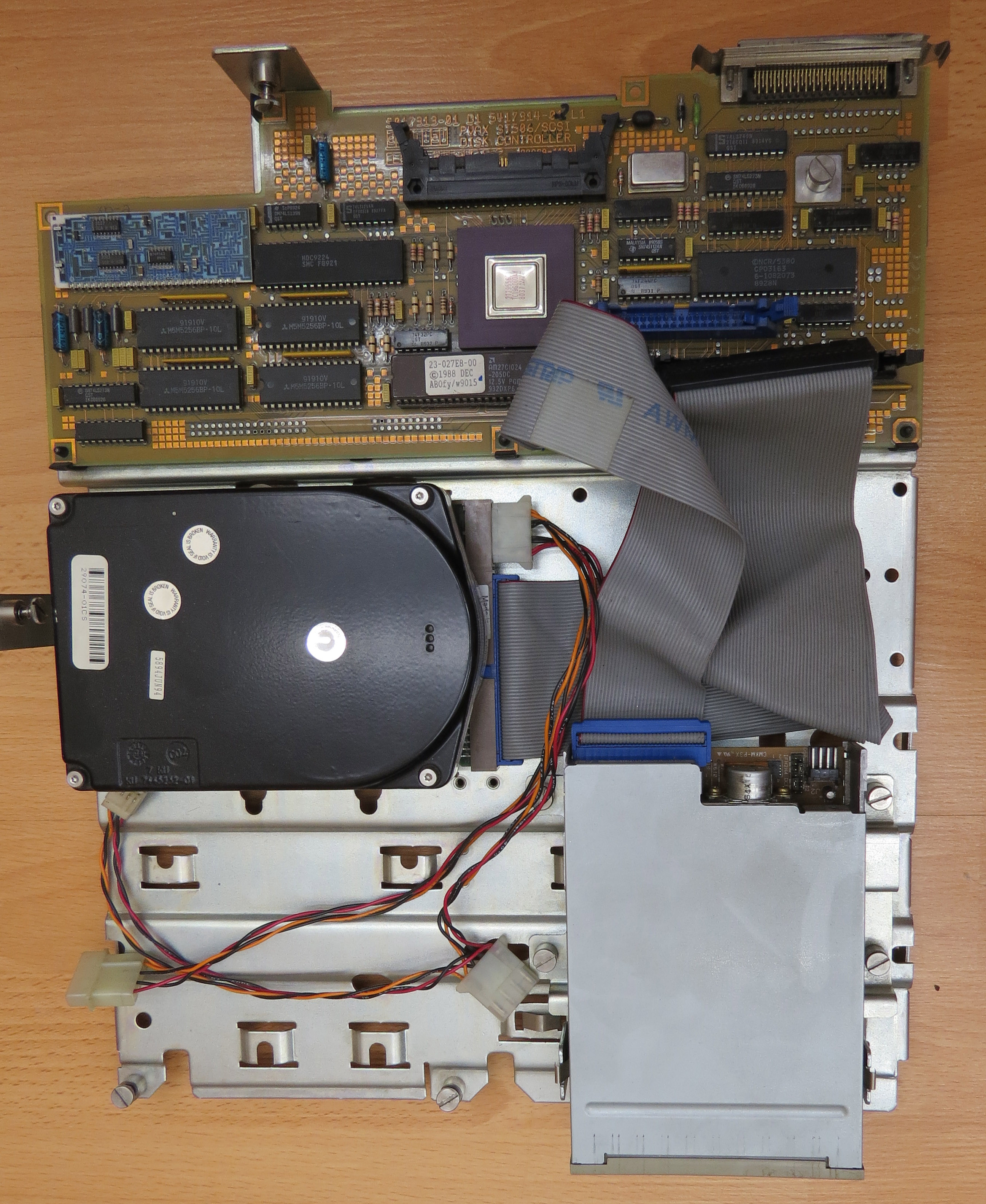

Дисковый модуль в сборе на шасси
Нажмите для просмотра прикрепленного файла

Сборка

Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

установили материнку и память
Нажмите для просмотра прикрепленного файла

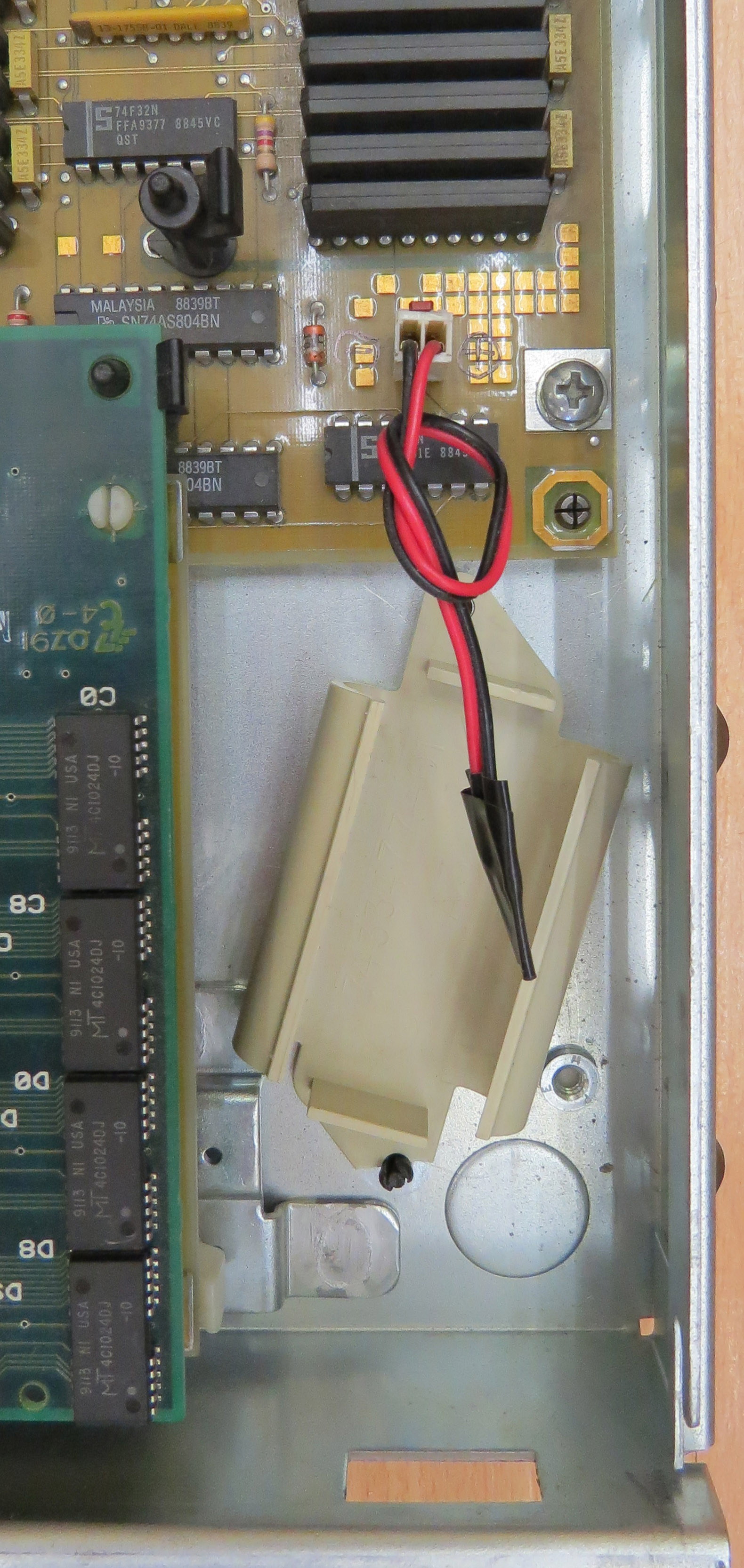

коннектор для аккумулятора
Нажмите для просмотра прикрепленного файла

установили видеоплату
Нажмите для просмотра прикрепленного файла

установили шасси с дисками и контроллером дисков
Нажмите для просмотра прикрепленного файла

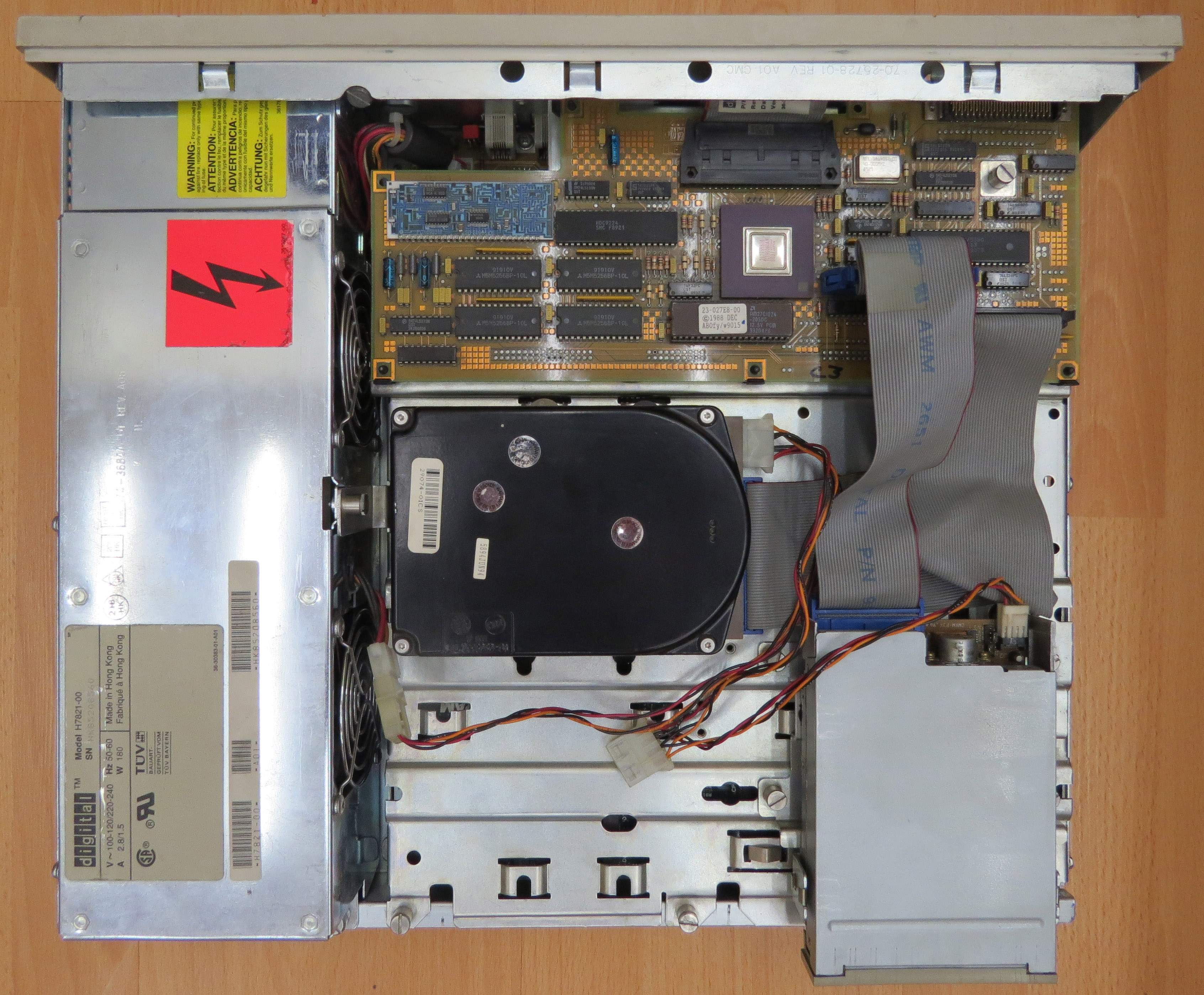

В сборе

Нажмите для просмотра прикрепленного файла

Нажмите для просмотра прикрепленного файла

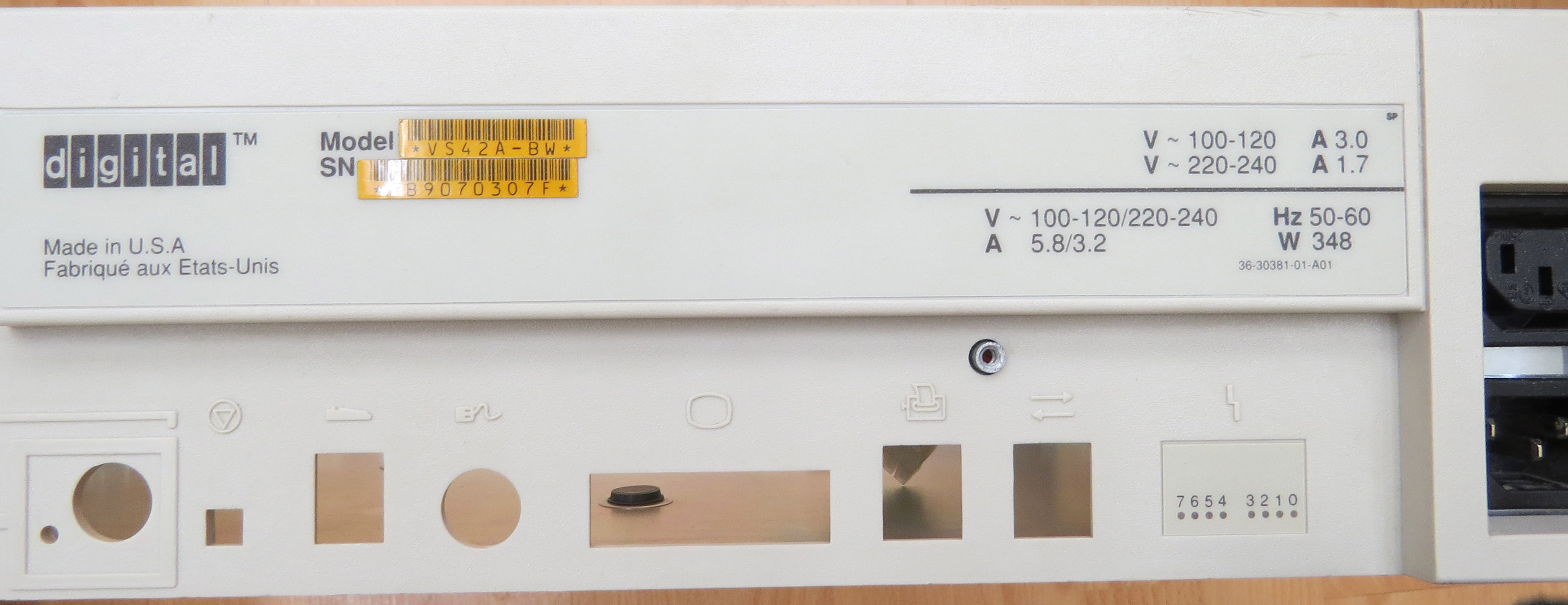

дополнительно просверлил отверстие для доступа к переключателю S3
