Сравнение схемотехники
схема оригинального
DEC VR201Нажмите для просмотра прикрепленного файласхема МС6105
Нажмите для просмотра прикрепленного файлаCравним по узлам
кадровая развертка - схемыМС6105
Нажмите для просмотра прикрепленного файлаVR210
Нажмите для просмотра прикрепленного файлаКР174ГЛ1А это копия оригинальной TDA1170S
Нажмите для просмотра прикрепленного файламожно смело говорить о полном копировании с небольшими упрощениями
Видеоусилительв МС6105 сильно упрощен (собственно потому и всплывает проблема гашения обратного хода)
MC6105
Нажмите для просмотра прикрепленного файлаVR210
Нажмите для просмотра прикрепленного файлав оригинале - дифвход и каскодный выход
тогда в 6105 каскодный вход и сильно упрощенный выход
Строчная разверткаесли в оригинальном мониторе она сделана на TDA1180P
Нажмите для просмотра прикрепленного файлато в МС6105 ее сделали на КР174ХА11 которая является клоном TDA2591
Нажмите для просмотра прикрепленного файлаконцептуально и та и другая под ТВ и в принципе близки по своим принципиальным задачам
в остальном все принципы те же
Динамическая фокусировкаудивительно, но ее не вырезали в МС6105 в следствии оптимизации схем

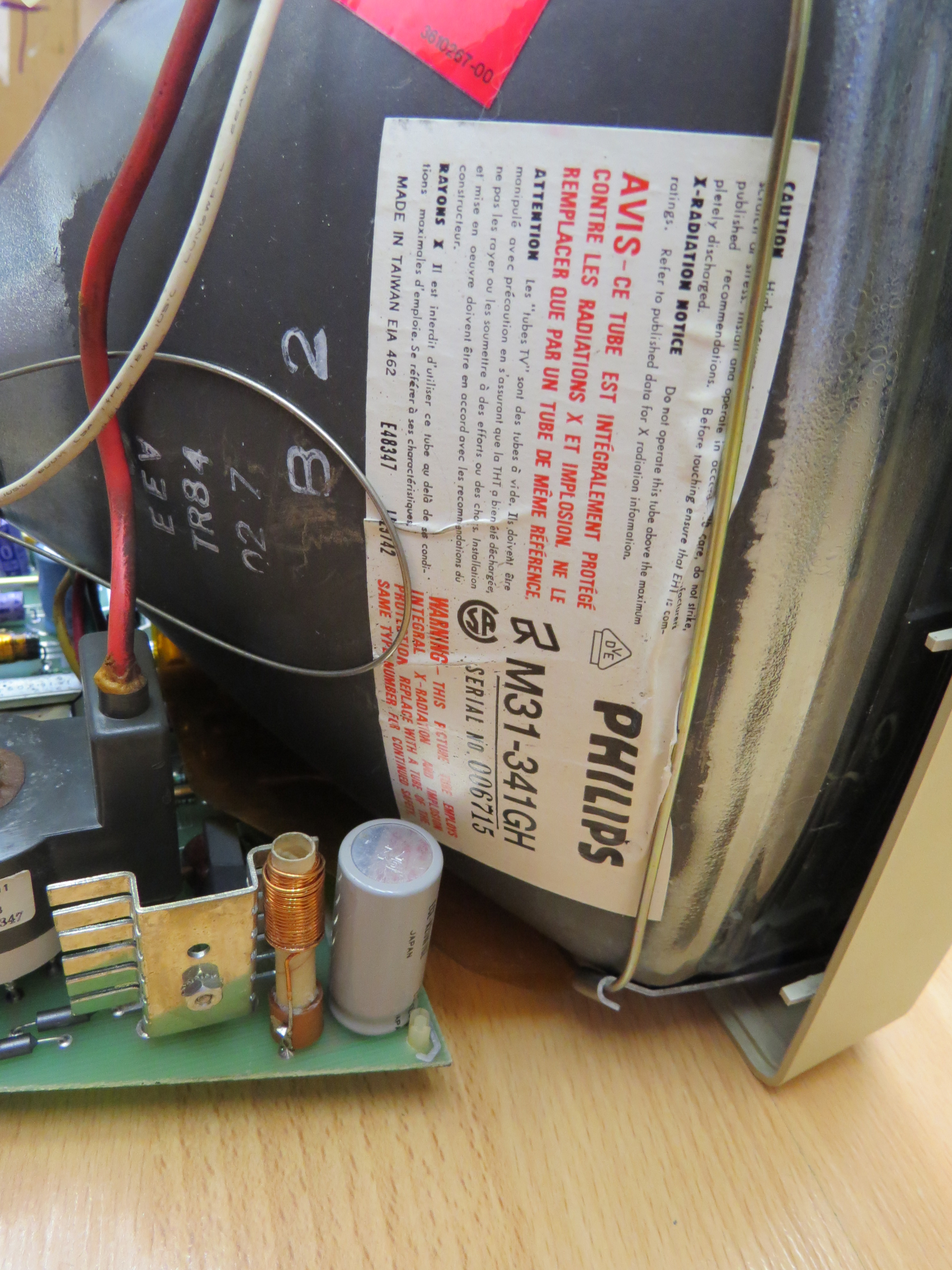

Сравнение качества исполнения

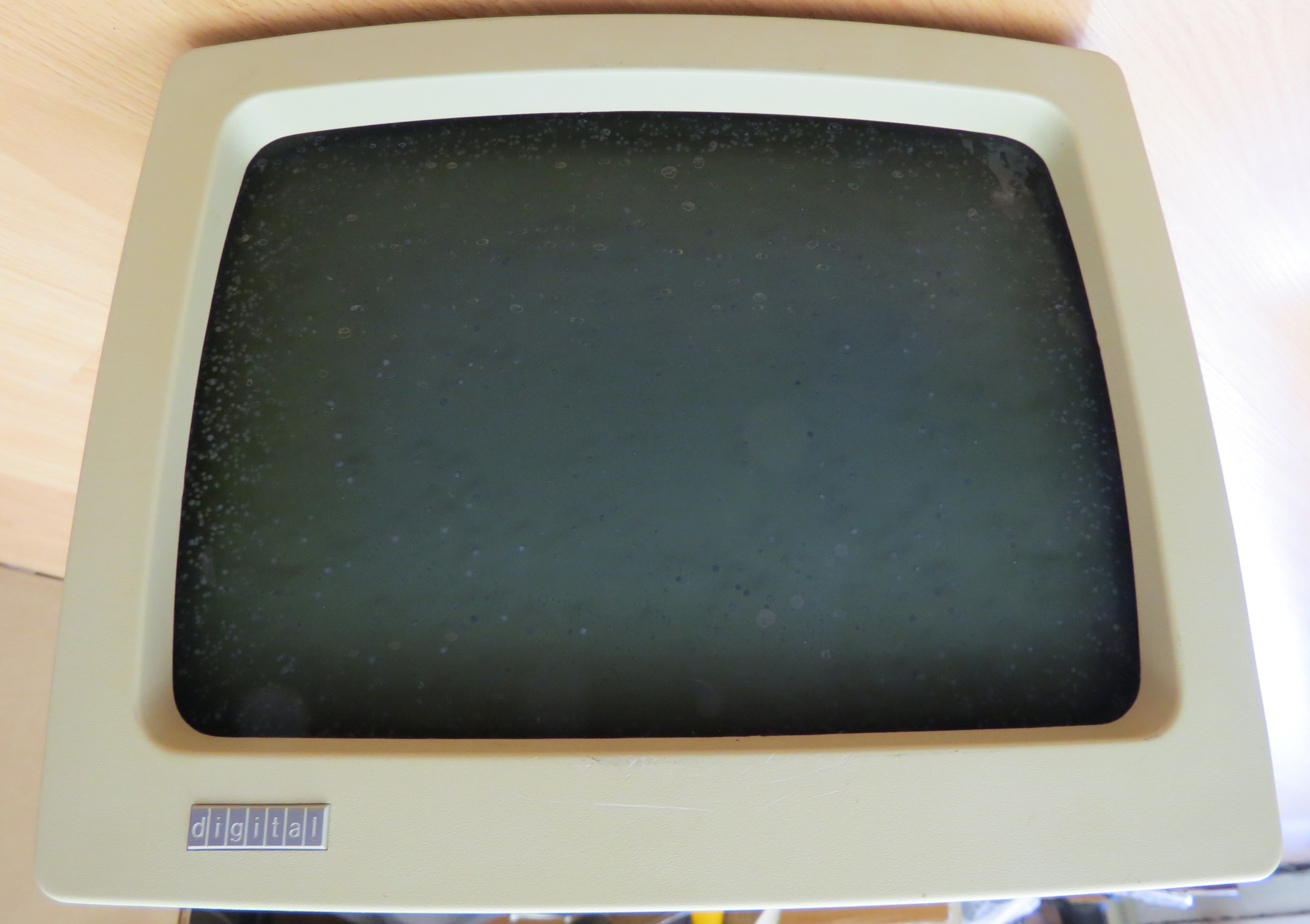

VR210
Нажмите для просмотра прикрепленного файла
