Обшивка туалета

внутренняя стенка
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла


набиваем ватой
Нажмите для просмотра прикрепленного файла

внешняя
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

внутренняя
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

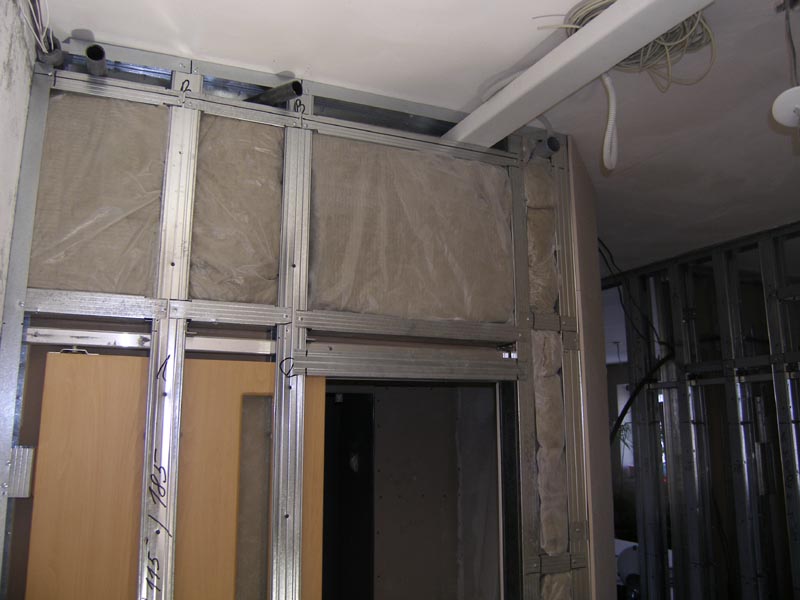

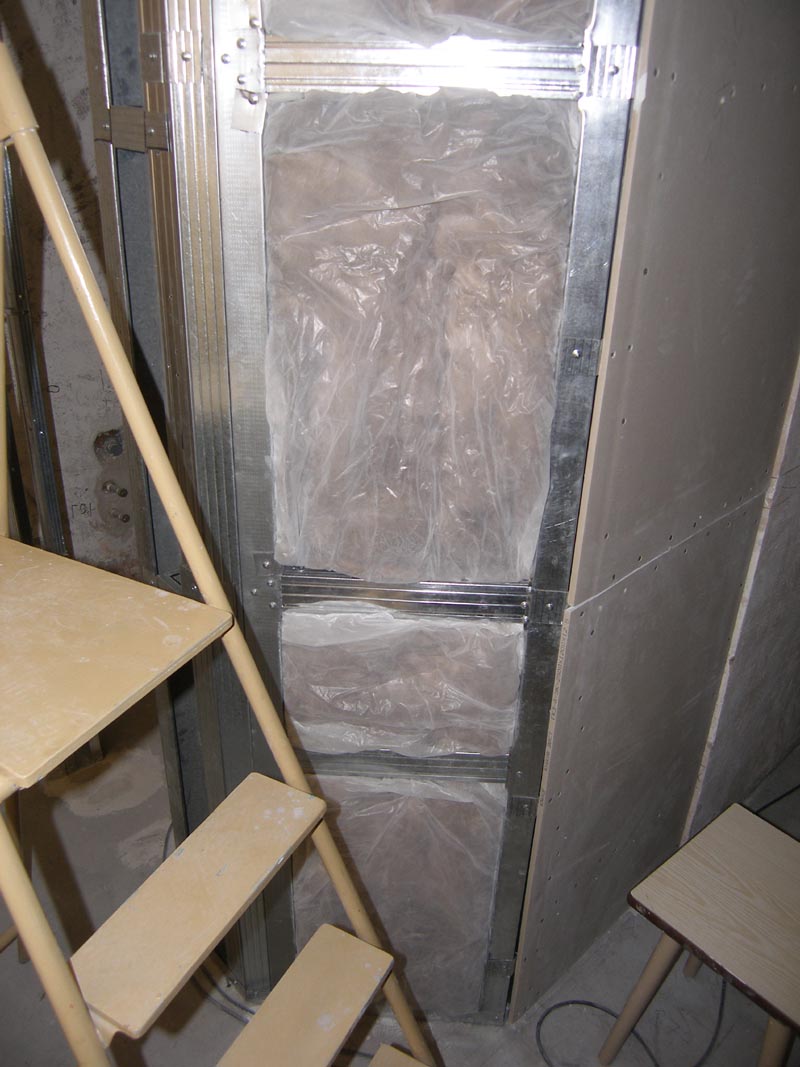

вид набивки ватой
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

те минвата заворачивается в полиэтилен и упаковывается в стену
тем самым можно обеспечивается безопасность ваты при работе с ней

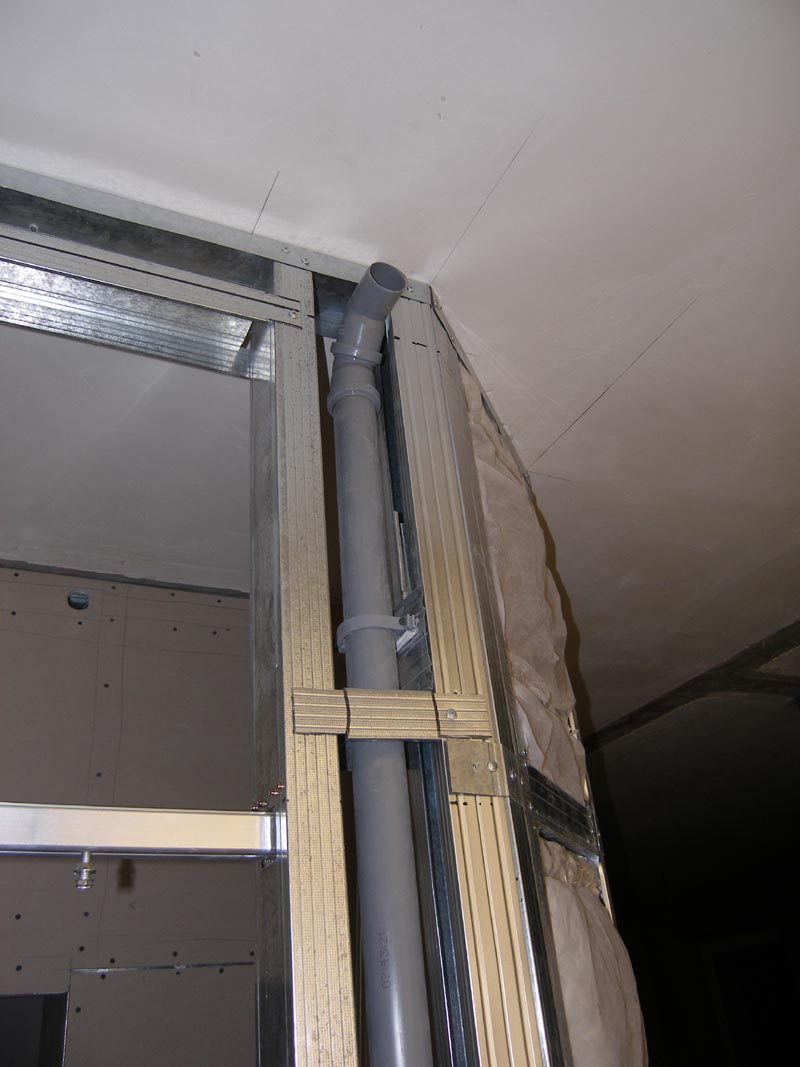

Монтируем трубу под встроенный пылесос
используем 50мм
на входе стоит уголок 40мм 90 градусов и переходник с 40 на 50мм
уголок обеспечивает защиту - те если что-то негабаритное попадет то в уголоке застрянет
а если пролезет то уж точно пролетит по 50мм трубе тем более, что все углы на 50мм трубе не более 45 градусов!

Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

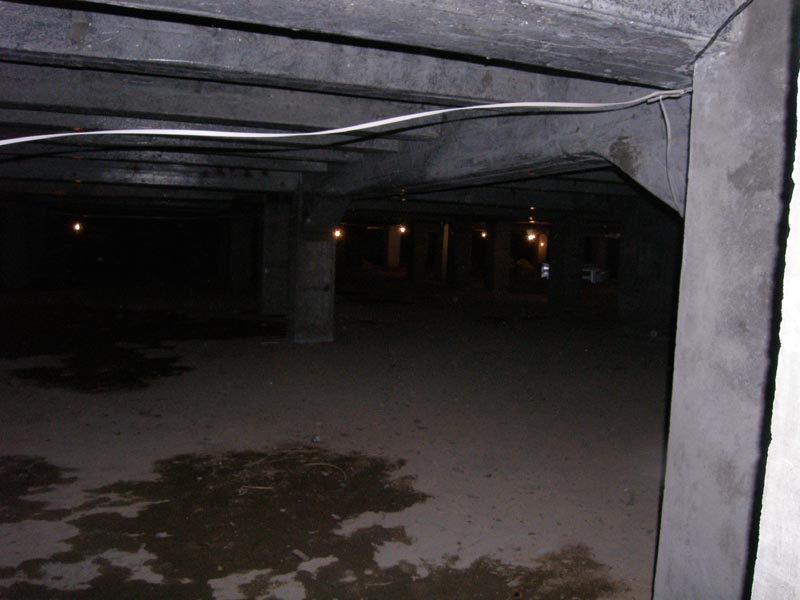

Подземелье (подземная стоянка)
ее еще доделывают тк она сопрягается с 3мя домами - втч и с тем что сейчас доделывают

-1й этаж
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

-2 этаж
Нажмите для просмотра прикрепленного файла

на подземную стоянку ходят пассажирские лифты

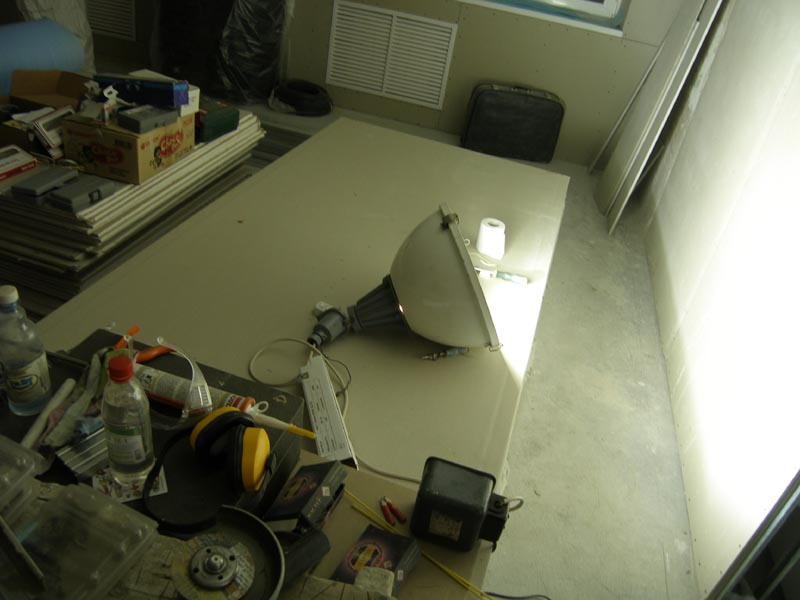

"Фонарик"

для освещения в большой комнате (25+квм) приобрели компоненты для сборки фонарика - 400Вт металло-галогеновая лампа с хорошим рассеивателем
Нажмите для просмотра прикрепленного файла

Разметка потолка в туалете
он будет на уровне 260см
а верх будет использован для прокладки коммуникаций
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

Обшиваем туалет - место под раковину
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

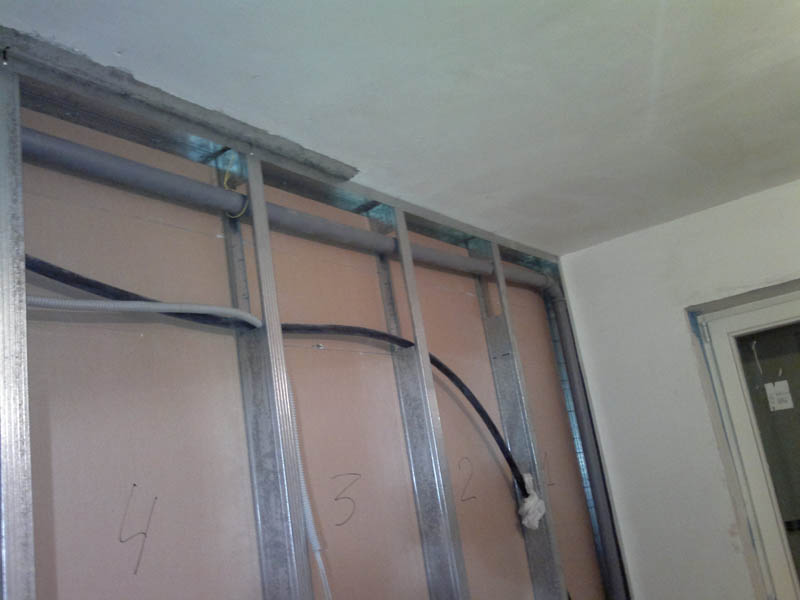

Протаскиваем трубы-каналы для проводки
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

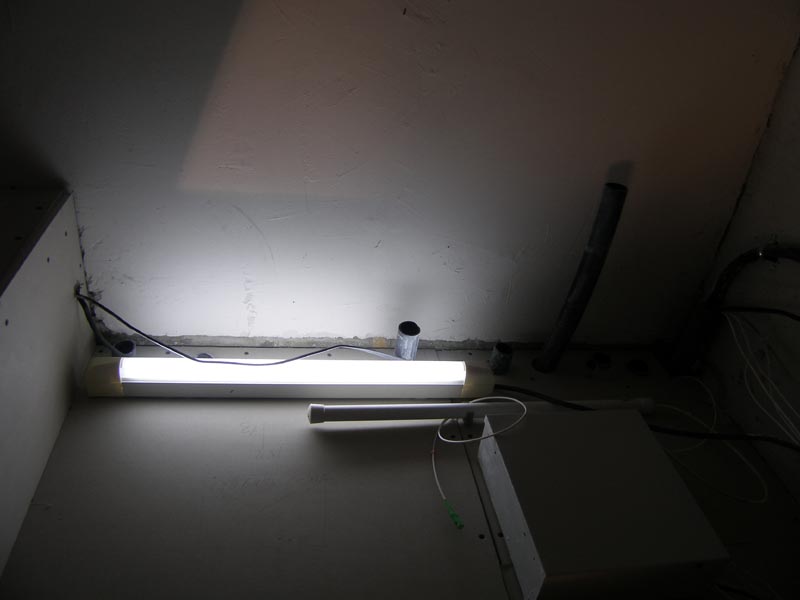

Готовим светильник для туалета
те берем готовый светильник с ЛН, убираем патроны
монтируем две кольцевых лампы (32 и 22Вт), ЭПРА под них
сразу ставим небольшие радиаторы на транзисторы в ЭПРА для исключения перегрева (собственно только перегрев ограничивает ресурс ЭПРА)

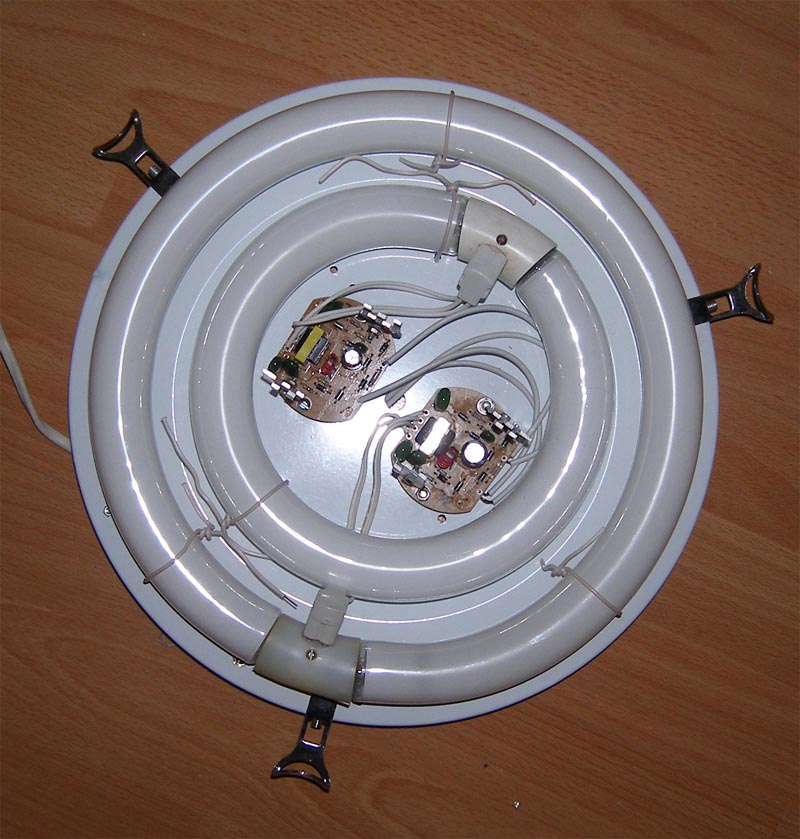

вид на внутренности готового светильника
Нажмите для просмотра прикрепленного файла

Секцию №3 доделывают

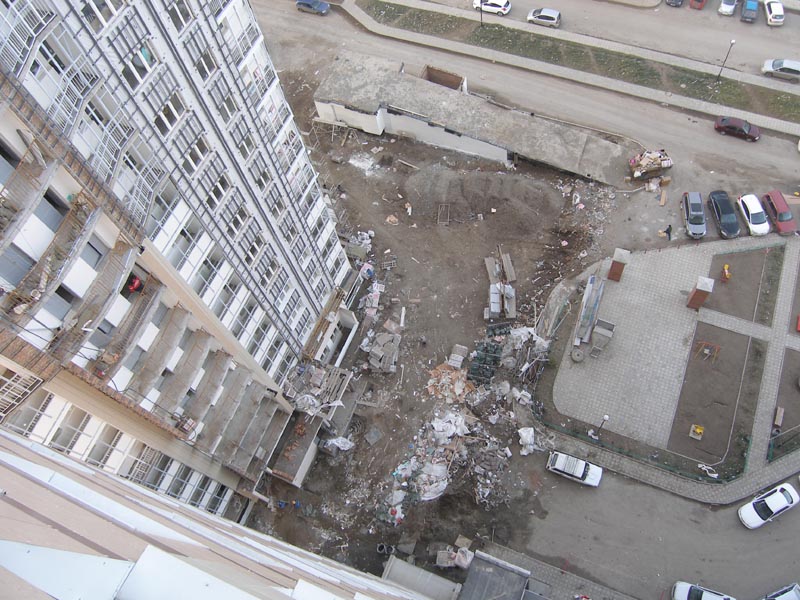

вид на крышу подземной стоянки
Нажмите для просмотра прикрепленного файла

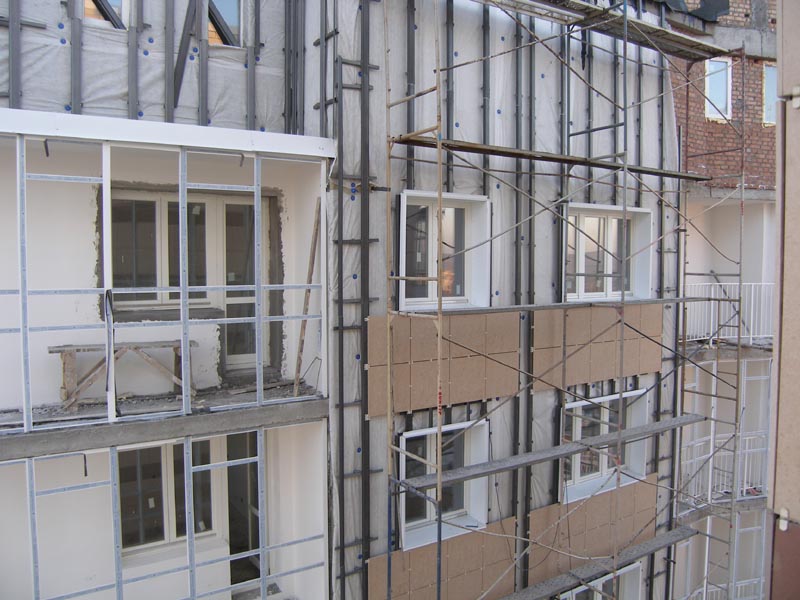

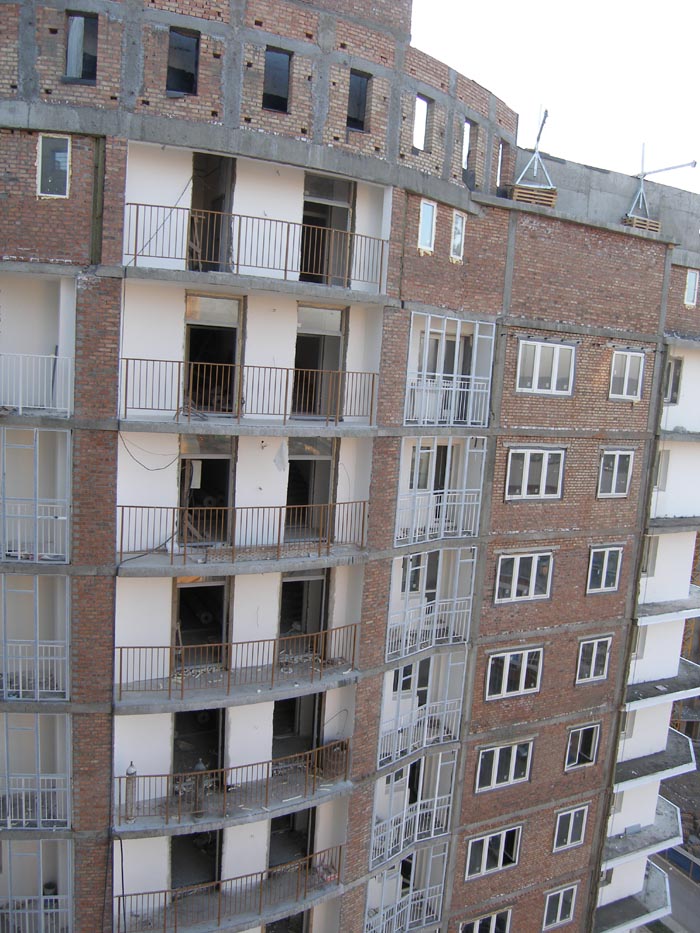

сам дом
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

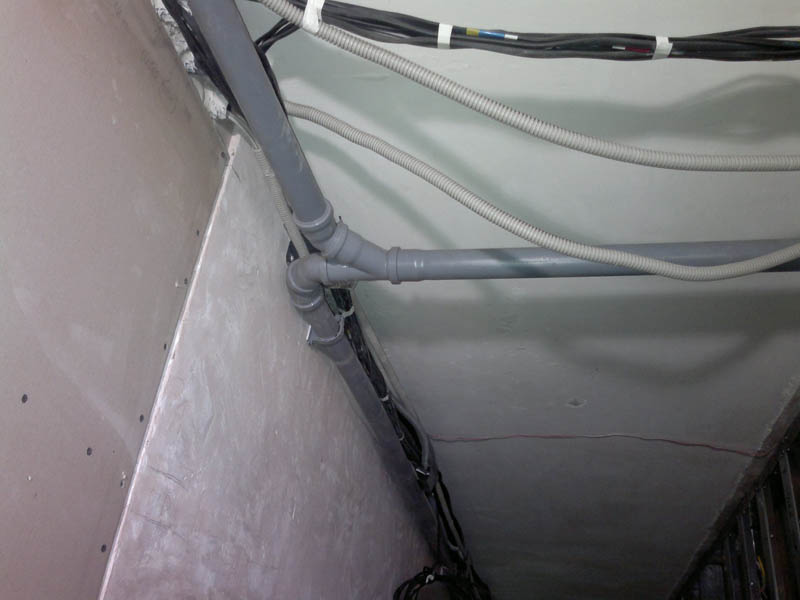

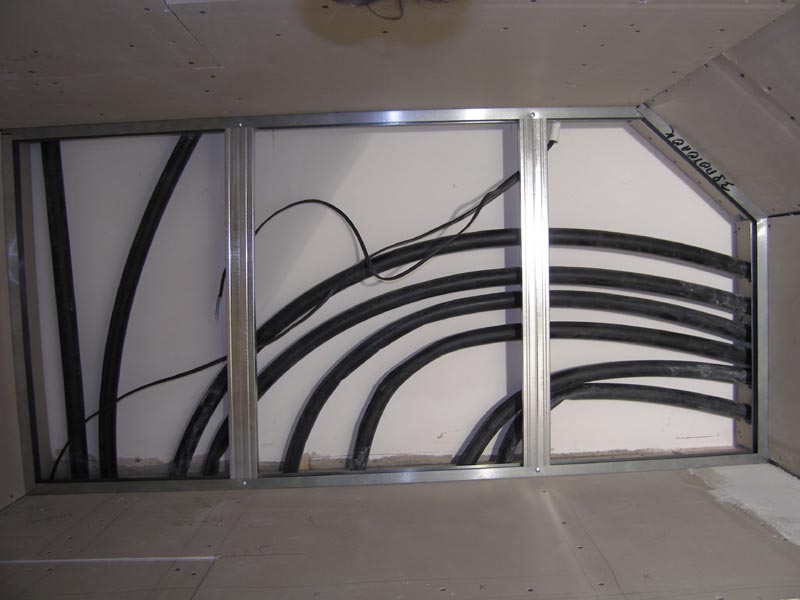

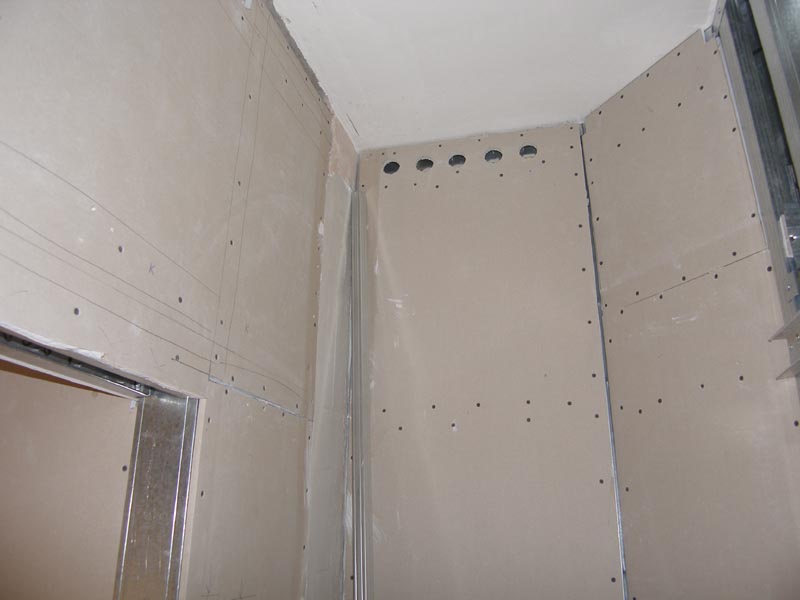

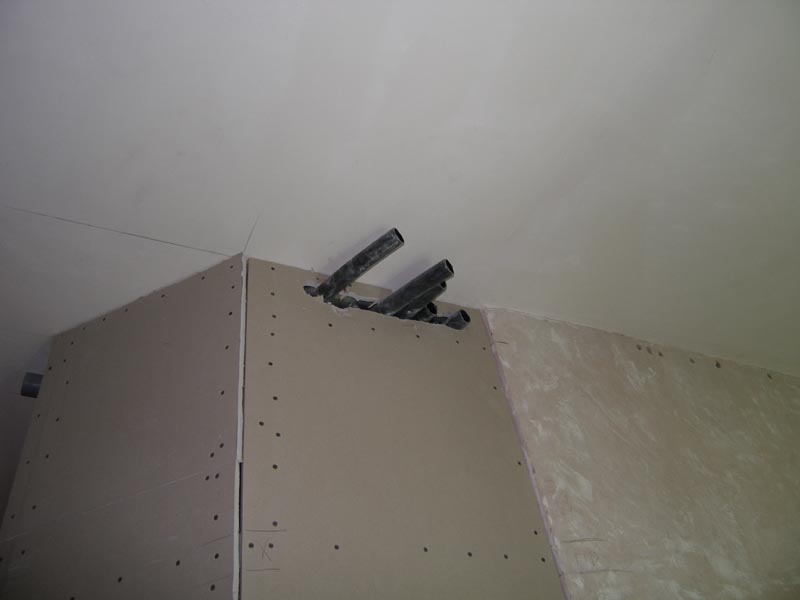

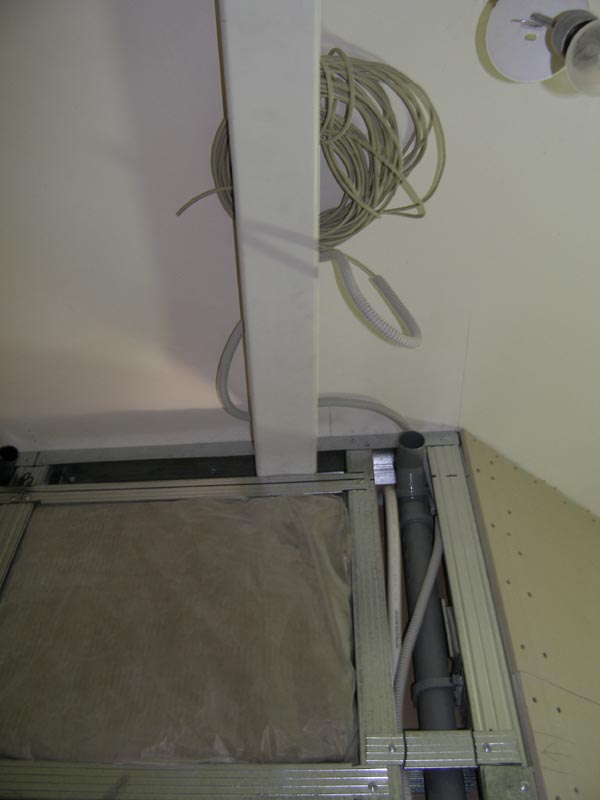

Потолок в туалете и прокладка коммуникаций
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

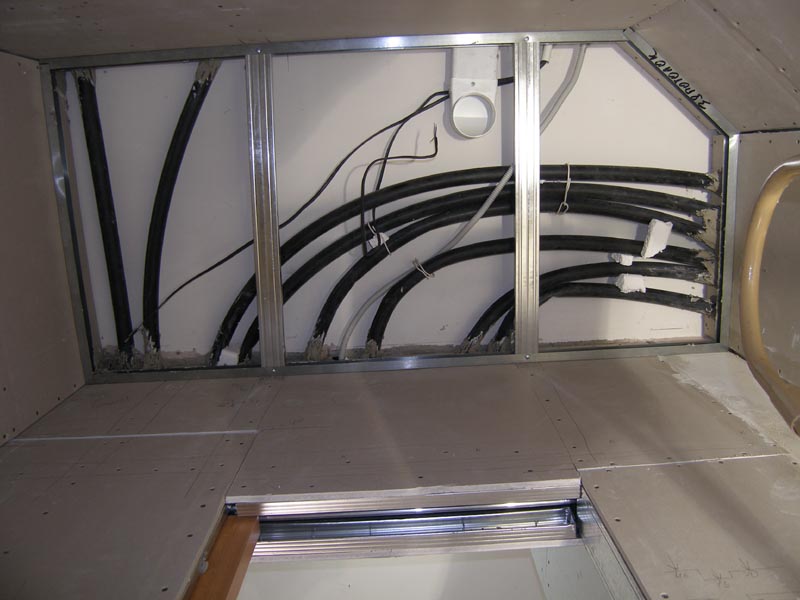

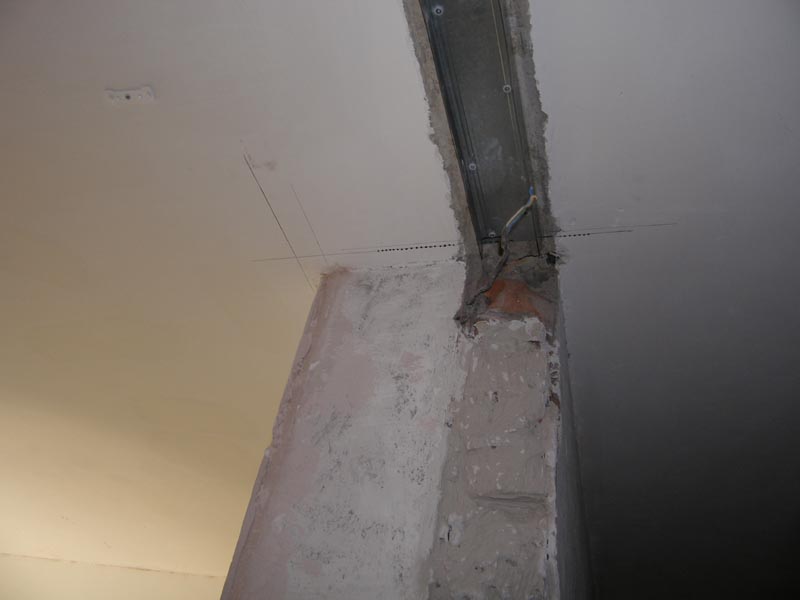

замажем щели между трубами и ГКЛ
Нажмите для просмотра прикрепленного файла

вид на проводку для пылесоса и выключатель
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

Доделываем туалет

потолок
Нажмите для просмотра прикрепленного файла

стены и коммуникации
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

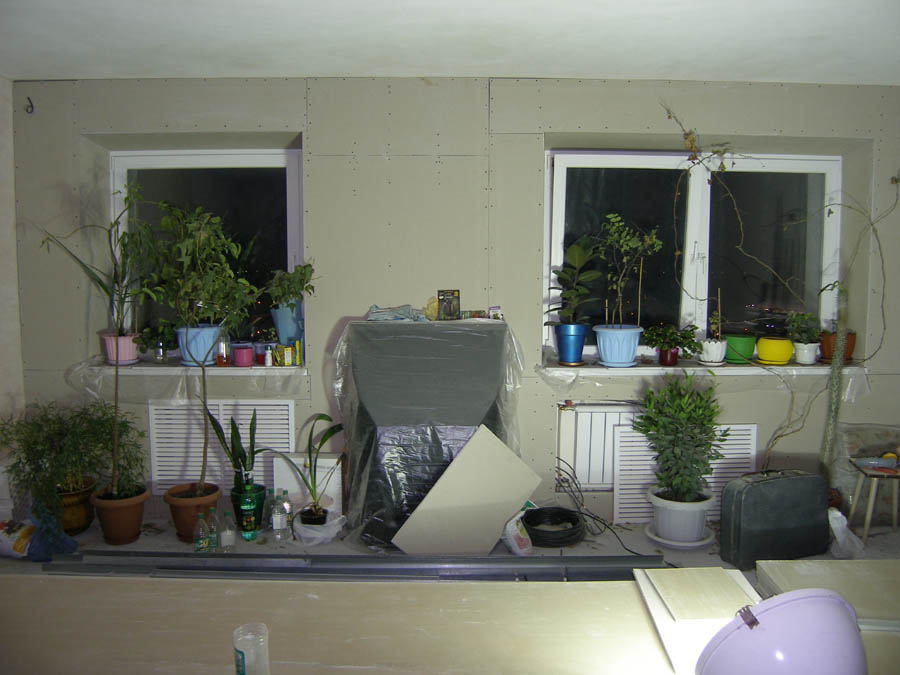

Цветы переехали
Нажмите для просмотра прикрепленного файла

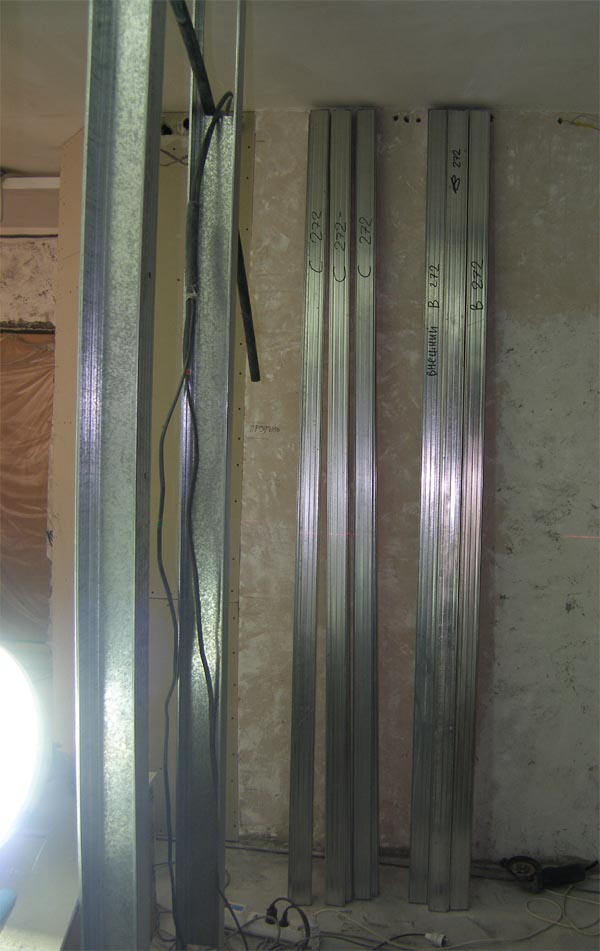

Подготовка профилей
вгоняем один в другой, скручиваем саморезами и получаем жесткую конструкцию

Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

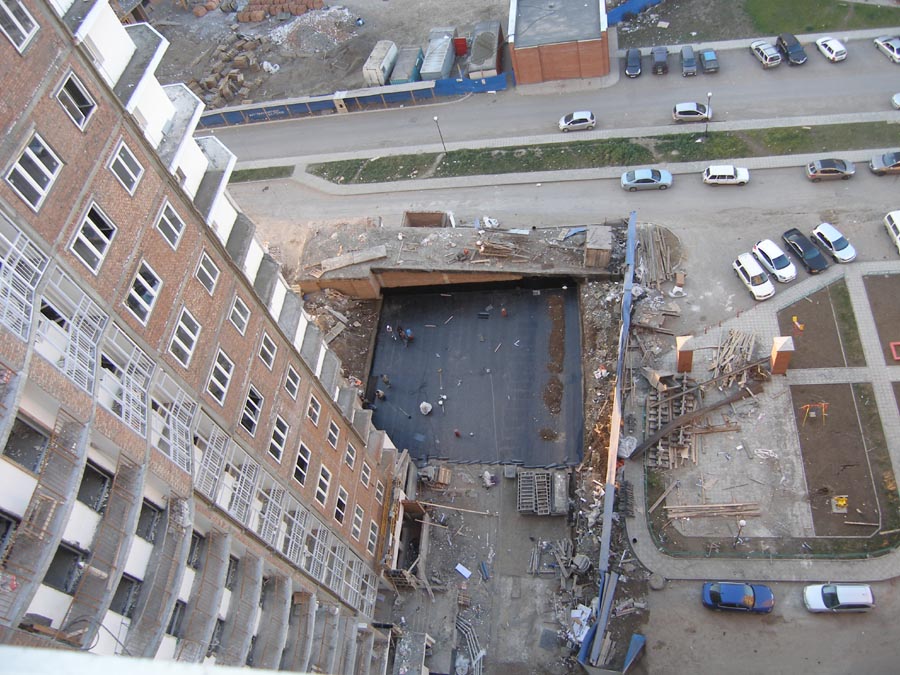

Заливка крыши подземной автостоянки
Нажмите для просмотра прикрепленного файла

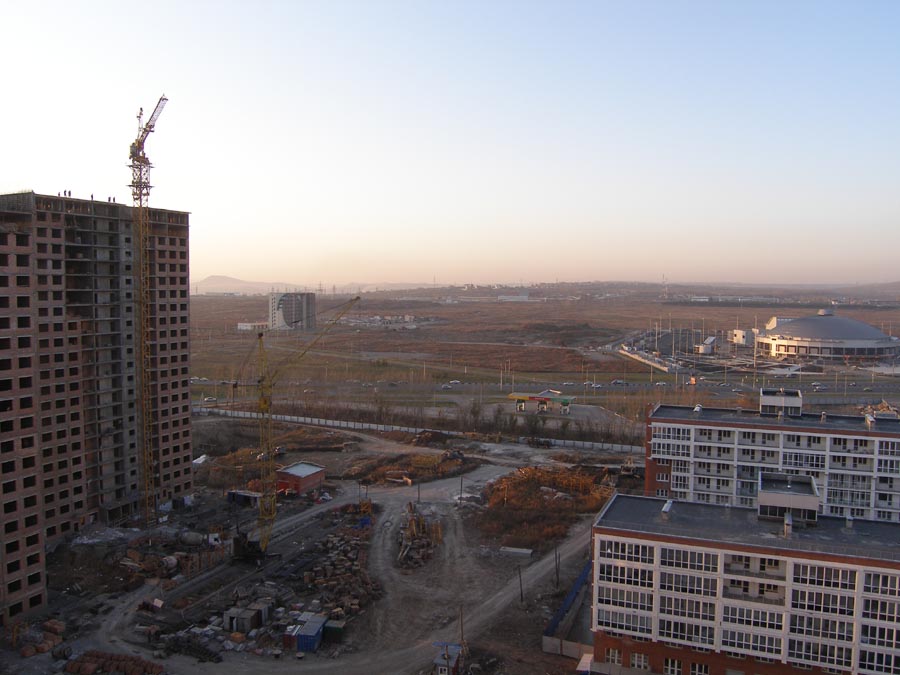

Общий вид на стройку
Нажмите для просмотра прикрепленного файла

Вчерашний снегопад

Плантация


Брахихитоны (выращены из семян подобранных на улицах Барселоны в 2005ом)
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

тоже из Барселоны но название не удалось определить
Нажмите для просмотра прикрепленного файла

фикус каучуконосный
Нажмите для просмотра прикрепленного файла

Лавр
Нажмите для просмотра прикрепленного файла

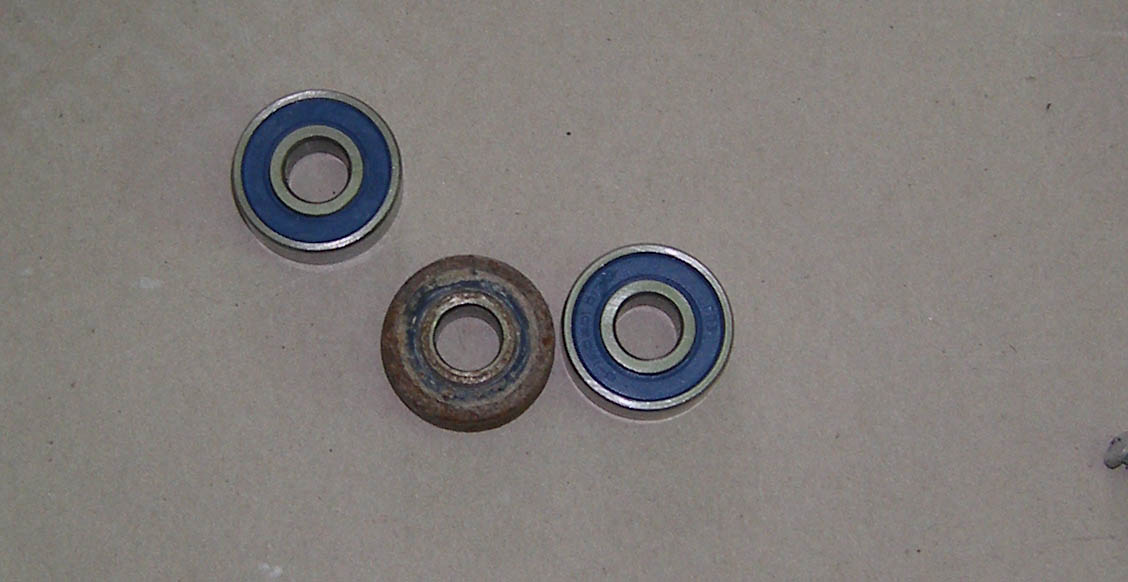

Ревизия пылесоса RainBow

требовалсь замена нижнего подшипника
цена нового - 29р
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

те после 17 лет эксплуатации: помогал делать 1 полный капремонт, затем сейчас половина второго и в итоге пришлось поменять один подшипник за 29руб.

Уверен, что ни один другой пылесос не выдежит такого. Кирби и прочее рядом не валяется

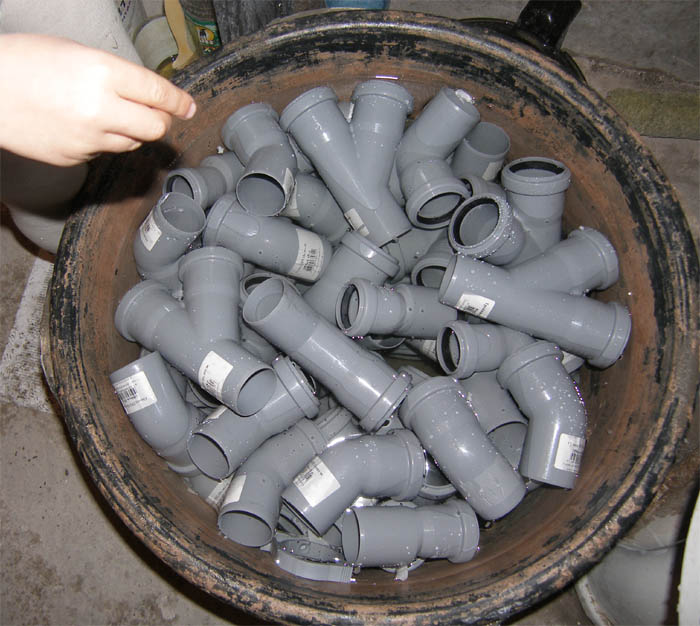

Замачиваем уголки и тройники для прокладки коммуникаций встраиваемого пылесоса
надо снять наклейки которые попадают в стыки
Нажмите для просмотра прикрепленного файла

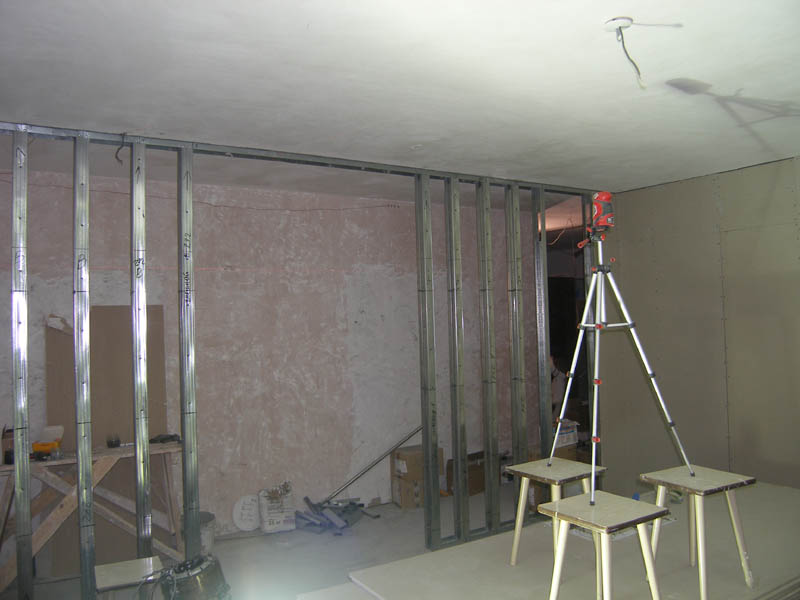

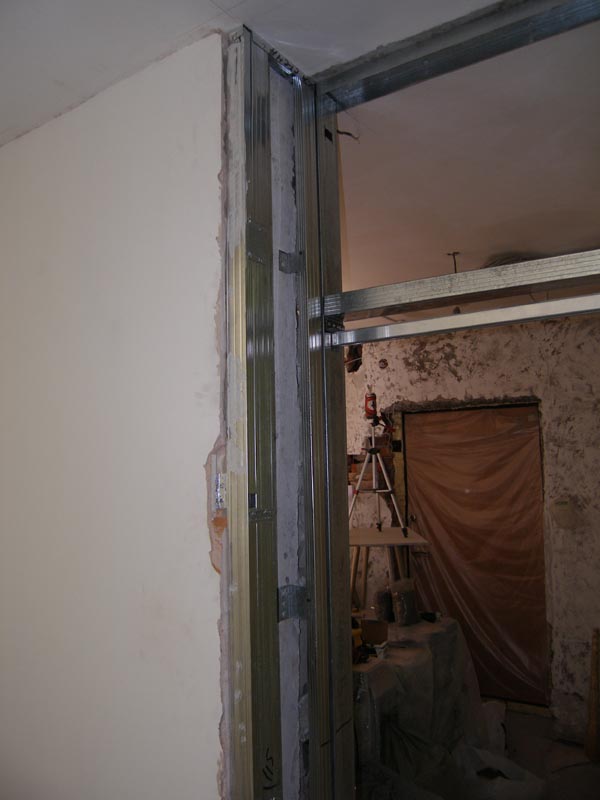

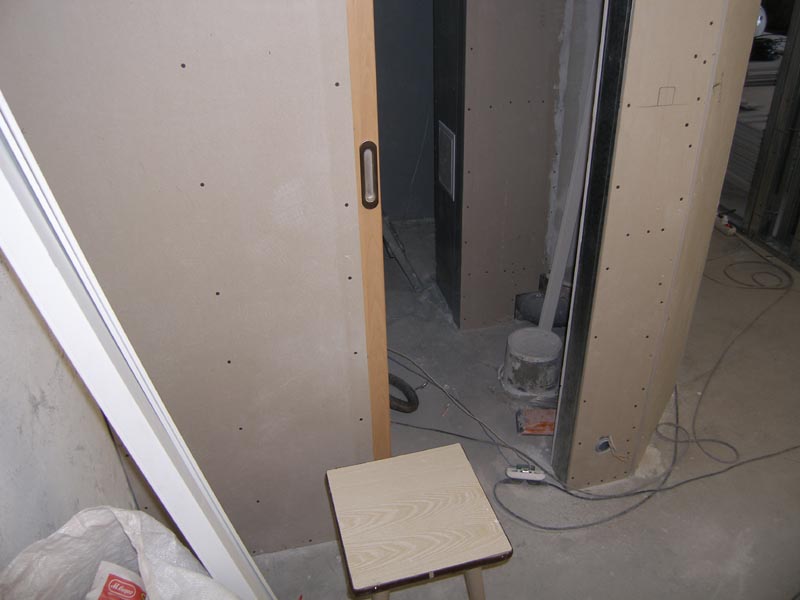

Поставлены профиля под двери в гостиной и кухне
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

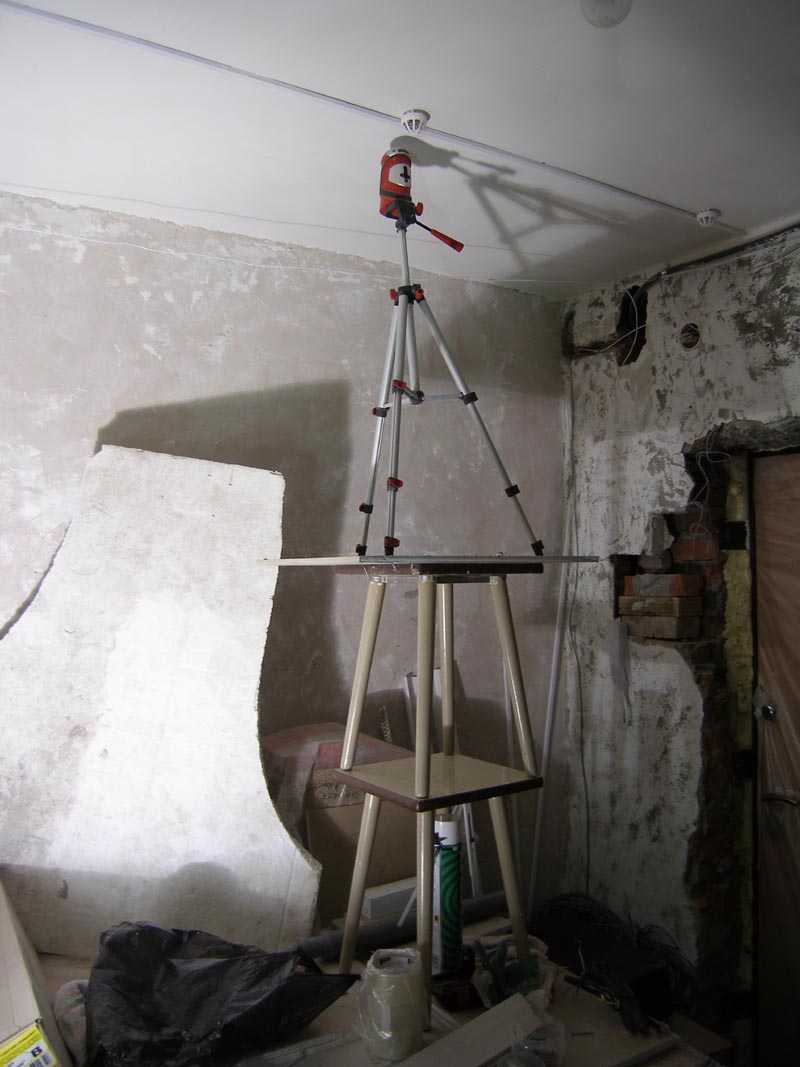

размечаем крепеж двери
Нажмите для просмотра прикрепленного файла

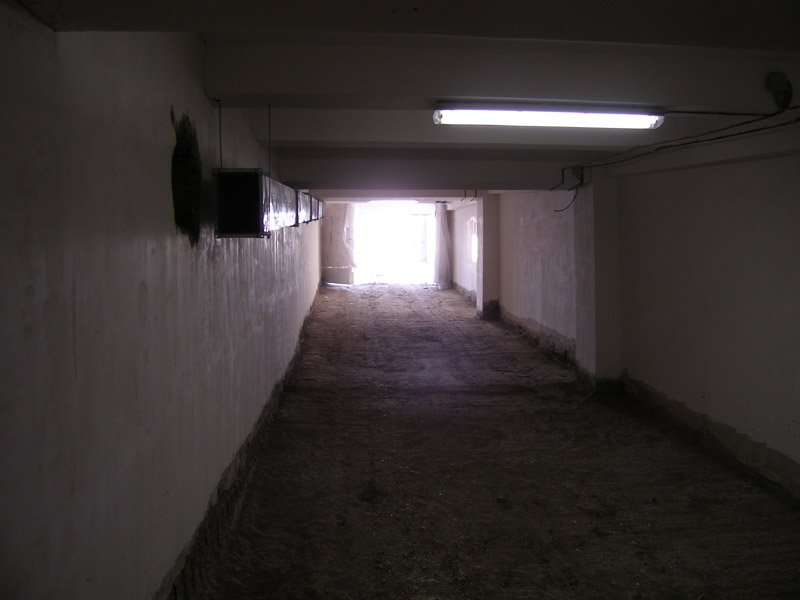

Подземная парковка
она достаточно большая - почти на 300 машин

Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
въезды и развороты позволяют заезжать практически автобусам

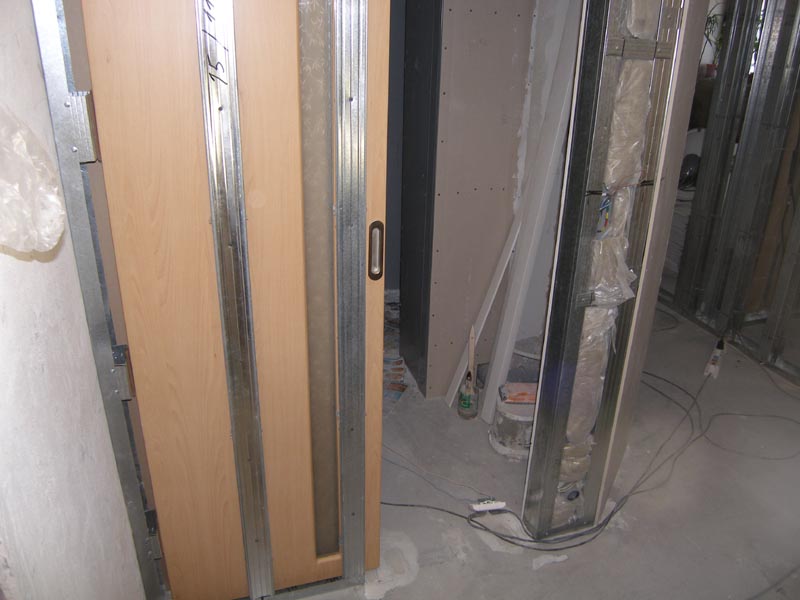

Делаем кухонную дверь

Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

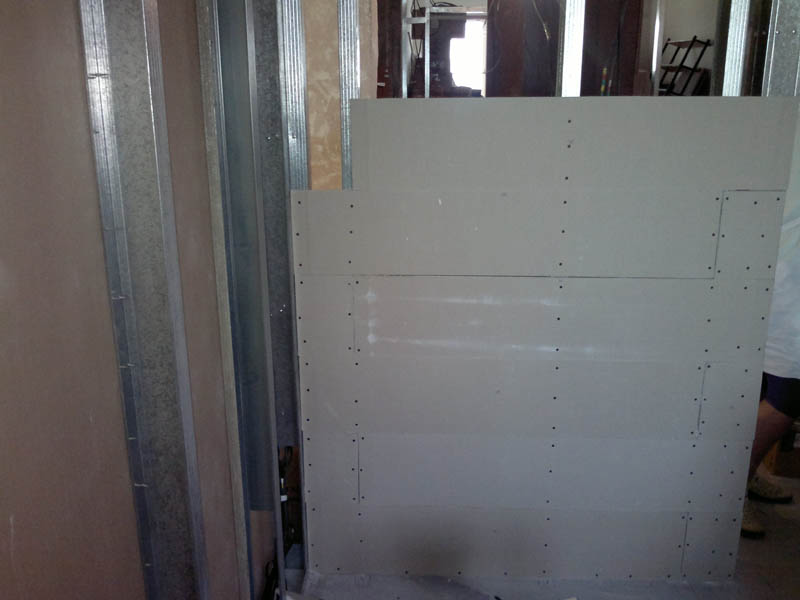

Защиваем одну сторону стенки
Нажмите для просмотра прикрепленного файла

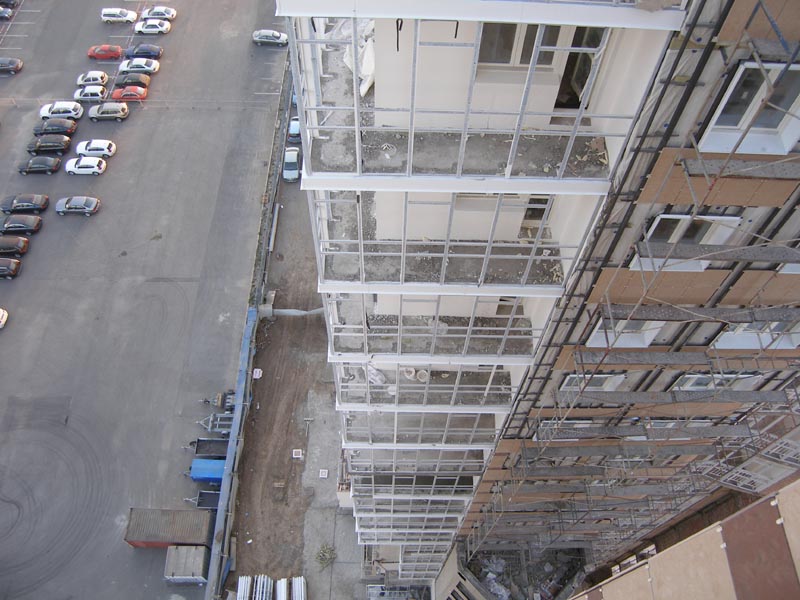

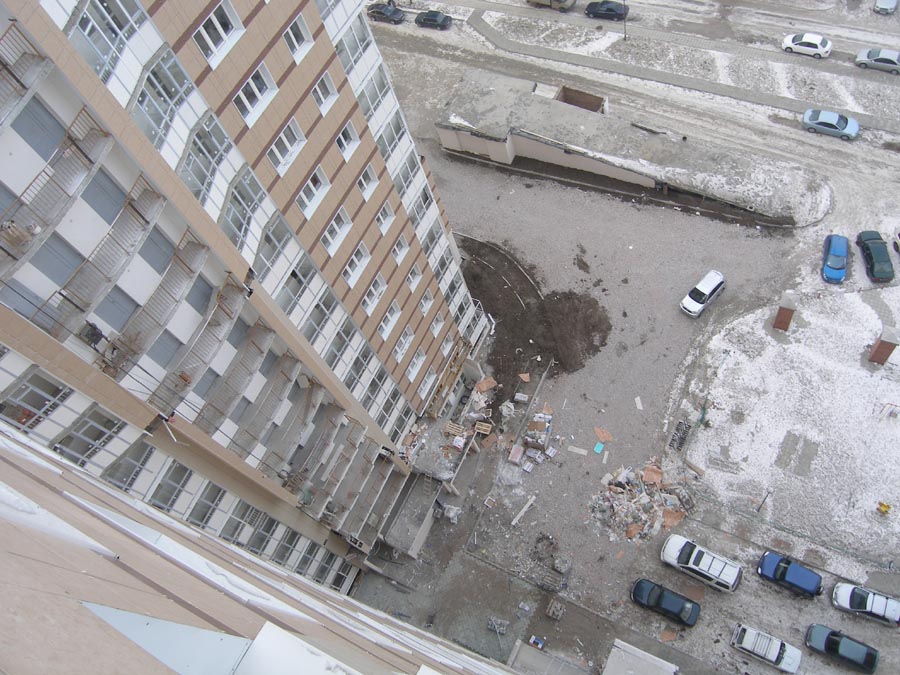

Виды - 6ое ноября
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

Плантация
Нажмите для просмотра прикрепленного файла

Добрый день, а не подскажешь чайнику, зачем минвата вообще в стене нужна? Звукоизоляция?


Что за встроенный пылесос и каково его назначение?

cовершенно верно


это пылесос встраиваемый в квартиру
те на балконе ставится сам агрегат
а по квартире разводятся воздуховоды и устанавливаются розетки для подключения шланга пылесоса

соответственно пыль прошедшая через фильтр удаляется на улицу и в принципе не мешает жить
чистить такой пылесос надо не чаще 1 раза в месяц, что определенно удобно ;-)

подробнее в теме встроенный пылесос ствоими руками

секцию №3 уже почти доделали

cостояние на 20 ноября
Нажмите для просмотра прикрепленного файла


состояние на 27 ноября
Нажмите для просмотра прикрепленного файла

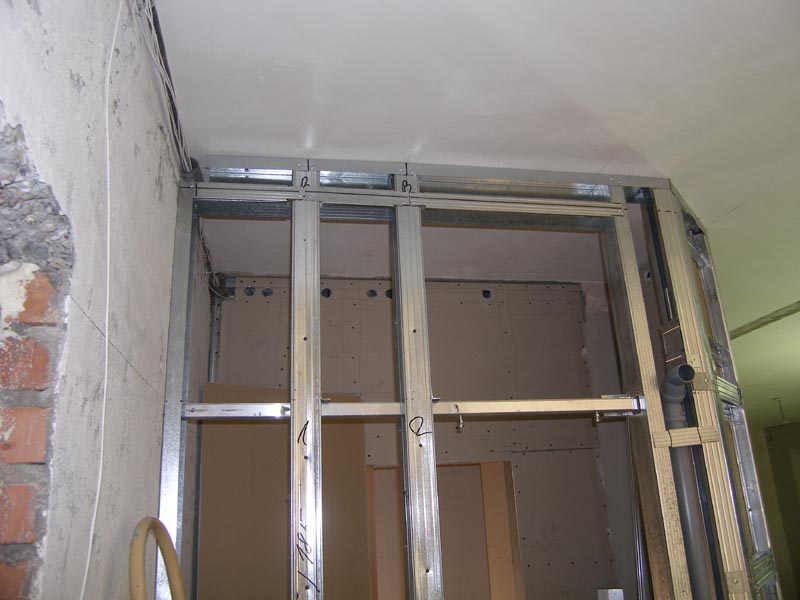

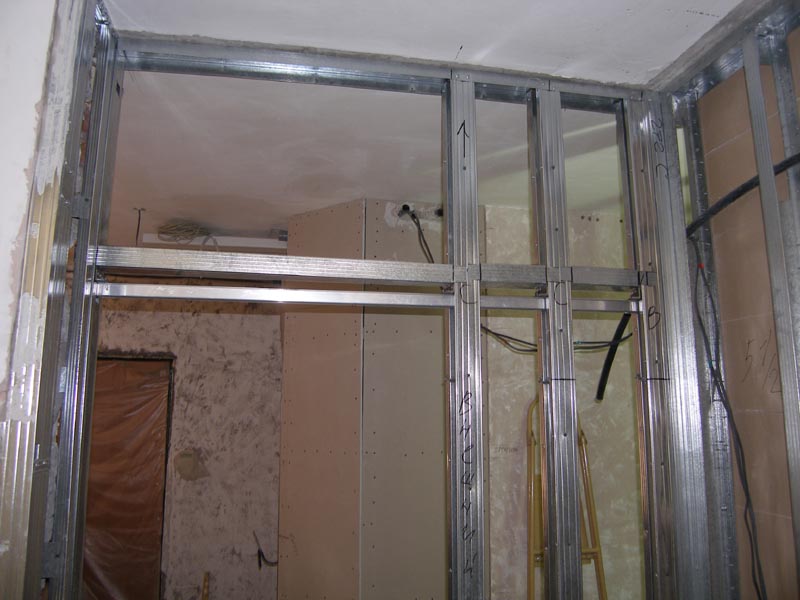

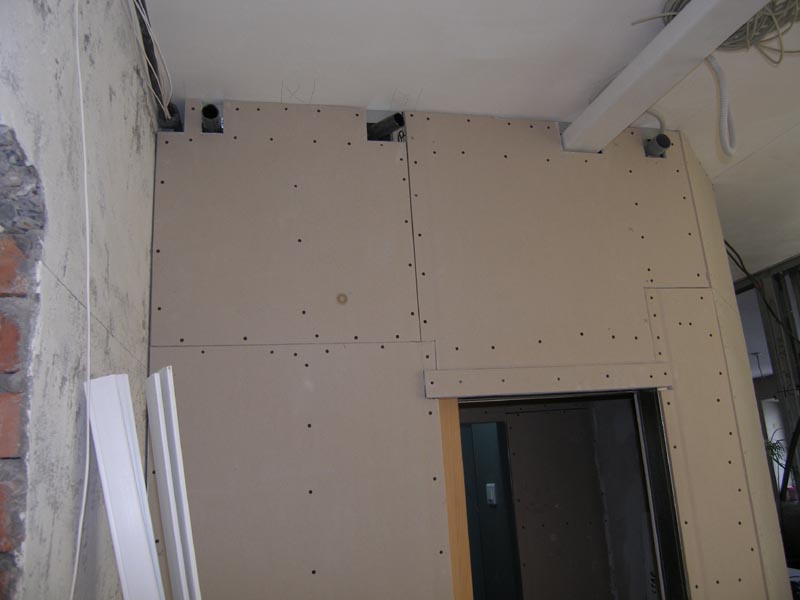

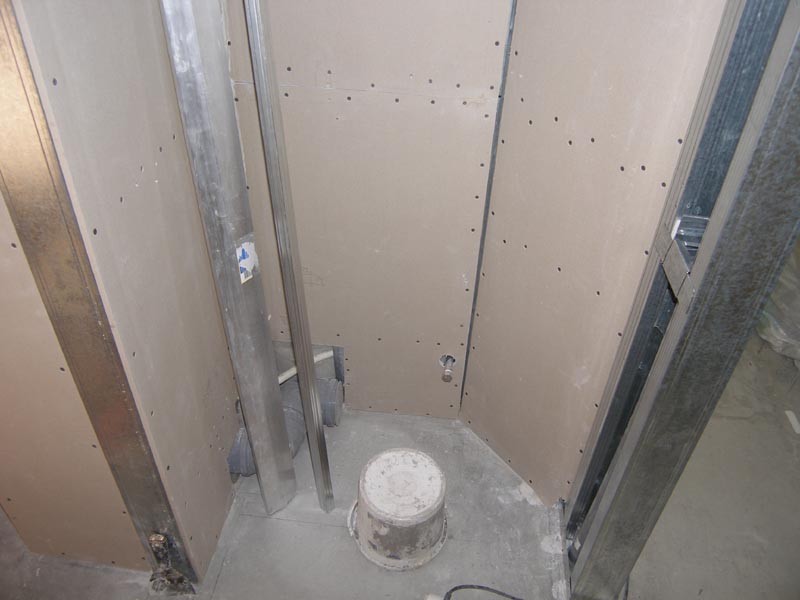

Обшиваем гостевой туалет

подготовка
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

первый слой
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

второй слой
Нажмите для просмотра прикрепленного файла

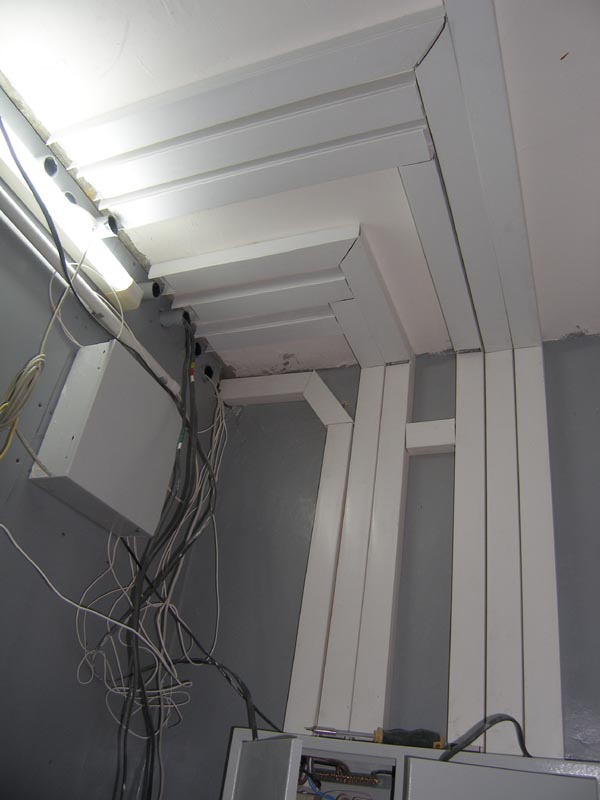

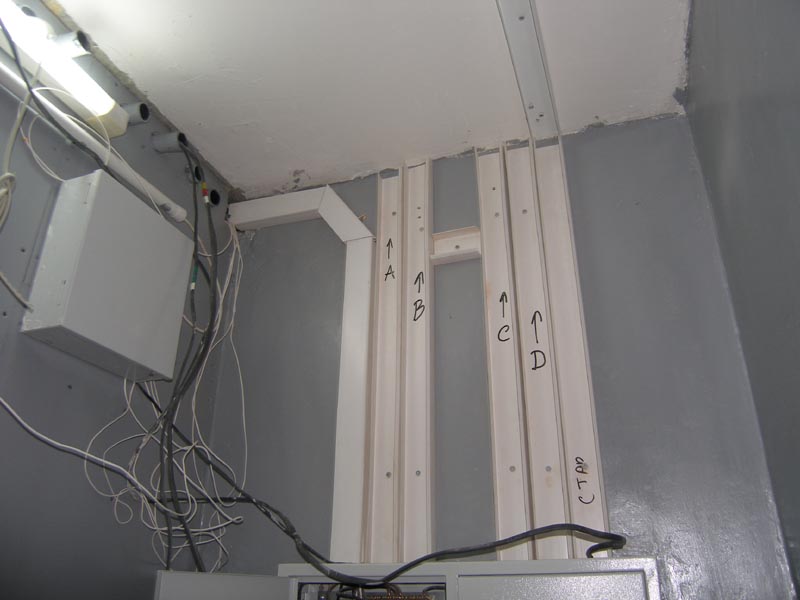

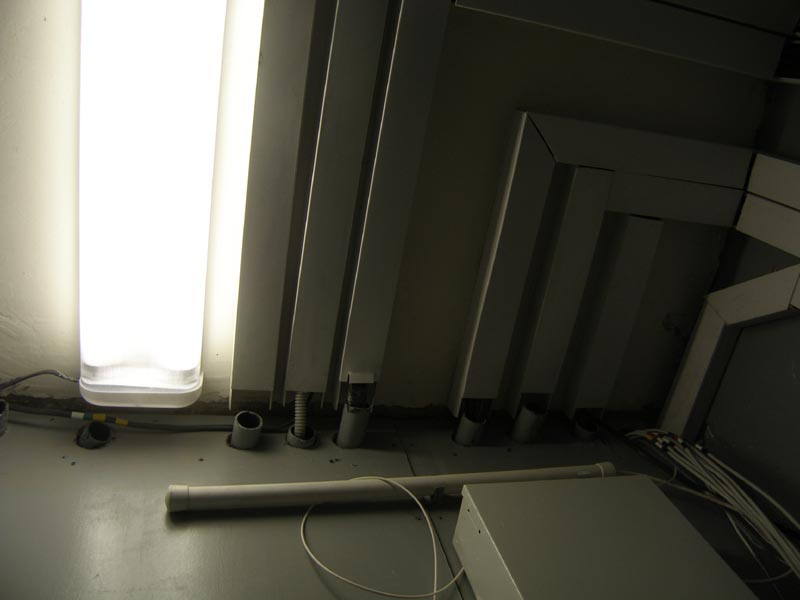

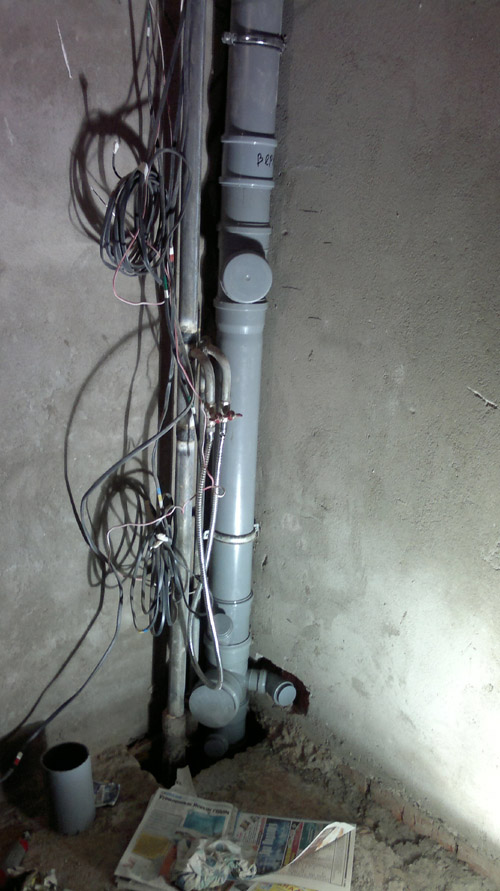

Облагораживаем коммуникации
Нажмите для просмотра прикрепленного файла

теперь все в кабель-каналах
Нажмите для просмотра прикрепленного файла

виды
Нажмите для просмотра прикрепленного файла

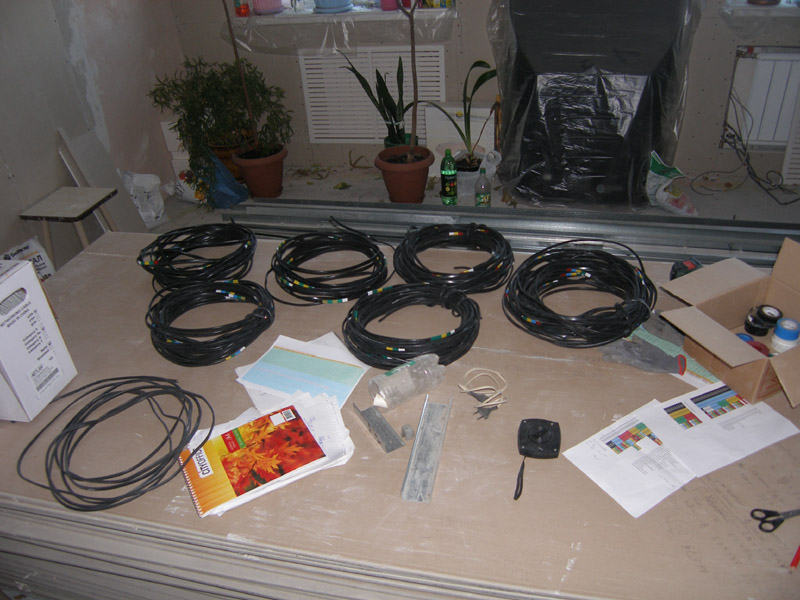

Начался этап прокладки проводки

все провода маркируются уникальным цветовым кодом
и для маркировки используется самый надежный способ - цветная изолента

Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

Плантация
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

старую стяжку в ванной сняли
новая будет с арматурой и теплым полом

Нажмите для просмотра прикрепленного файла

Спасибо за ответы. Очень глобально Про подобные пылесосные системы вообще первый раз слышу.

Последнее время занимался покладкой проводки
краткие итоги

Растянуто
500м 3x1,5
200м 3x2,5
150м витой пары

еще предстоит
~150м 3x1,5
~600м витой пары
+ силовые - водонагреватель и электроплита

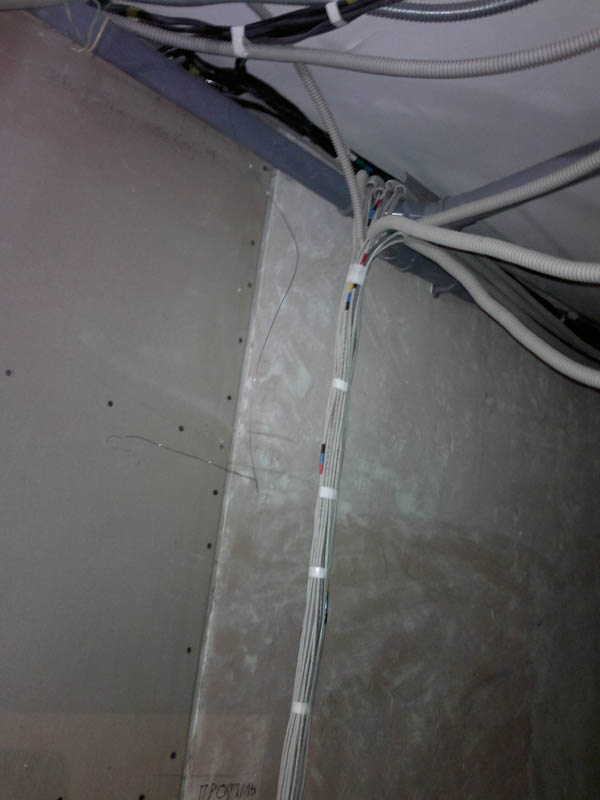

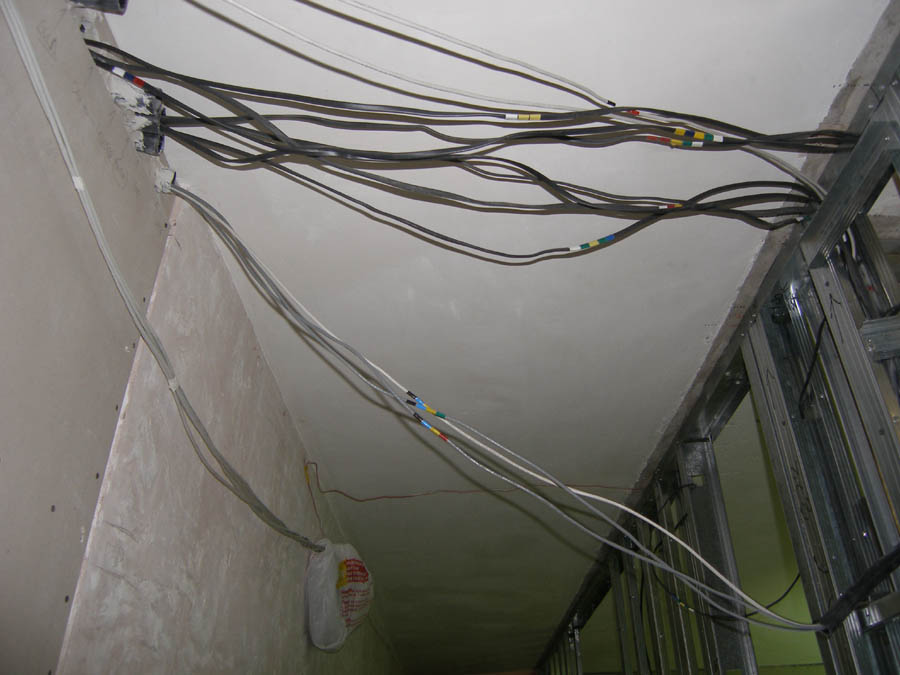

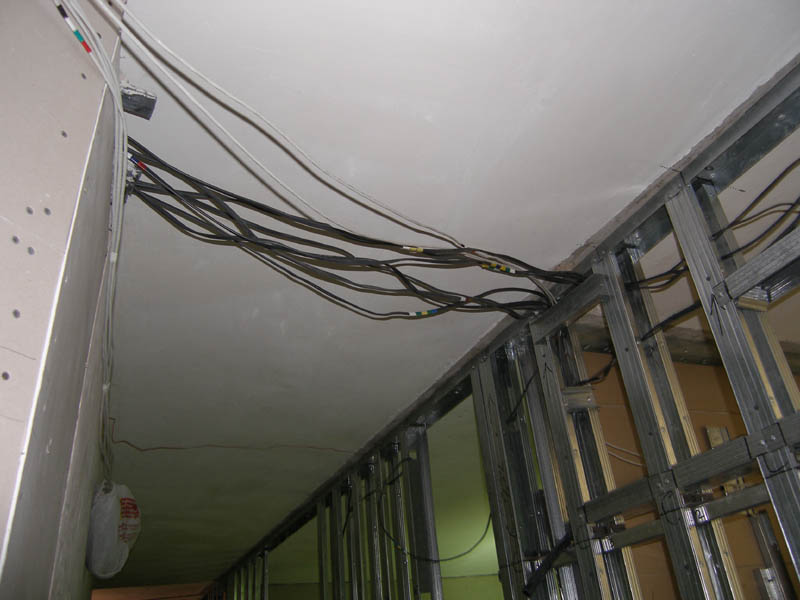

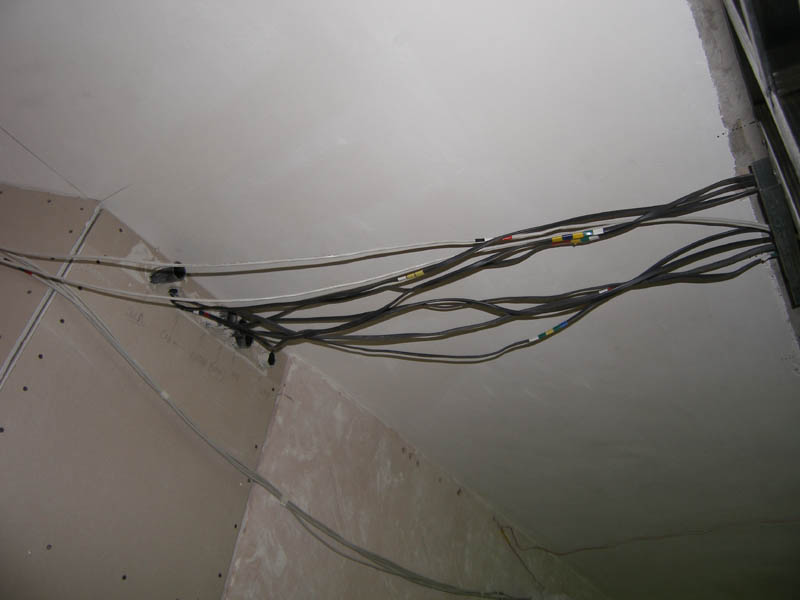

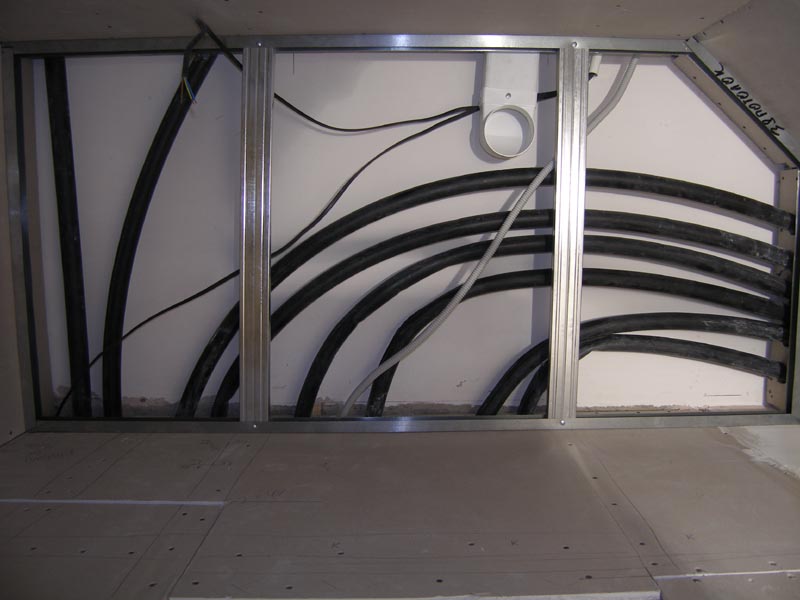

Процесс протяжки проводки

начало
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

затем
Нажмите для просмотра прикрепленного файла

в итоге
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

безусловно - это еще только ратяжка и примерная прокладка

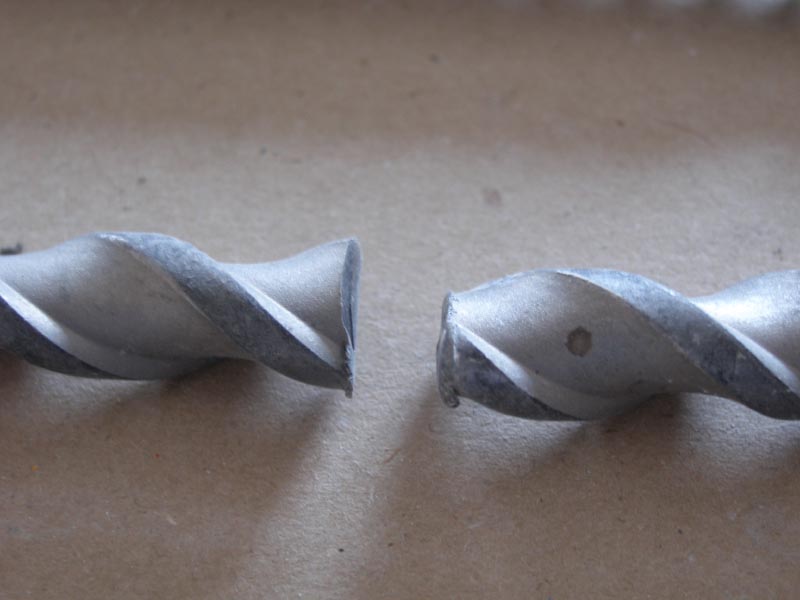

Порваный бур и кусок арматуры об который его порвало (видимо был микродефект который потом проявился)

Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

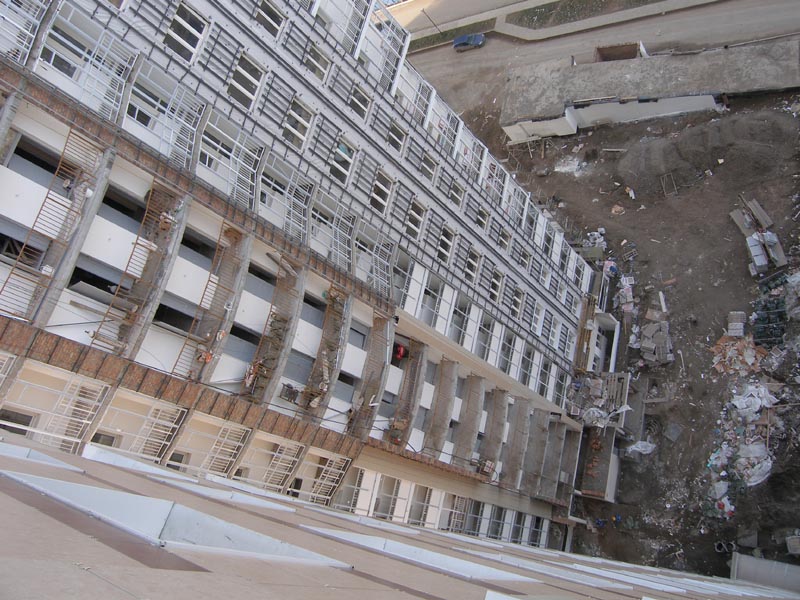

Виды

Брахихитоны
после того как их переставили и пересадили в хорошие горшки - они поперли не смотря на небольшое количество света (относительно балкона на южной стороне)
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

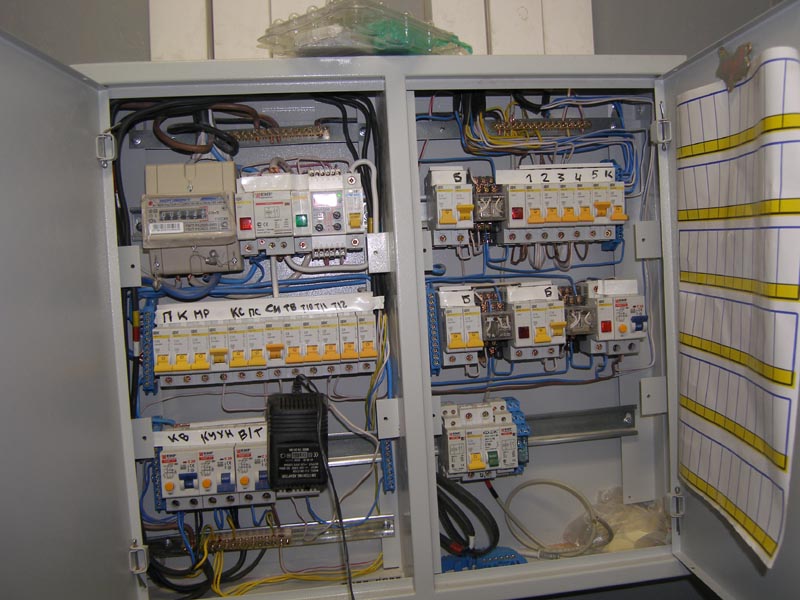

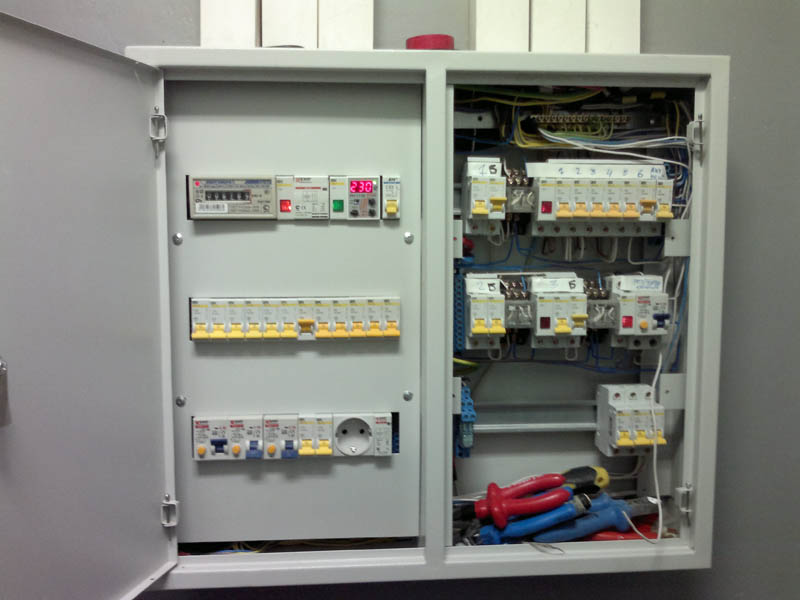

Монтаж силовой части в щите завершен

Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

в правой секции остается подключение бесперебойников и монтаж автоматики управления освещением в коридоре и прихожей

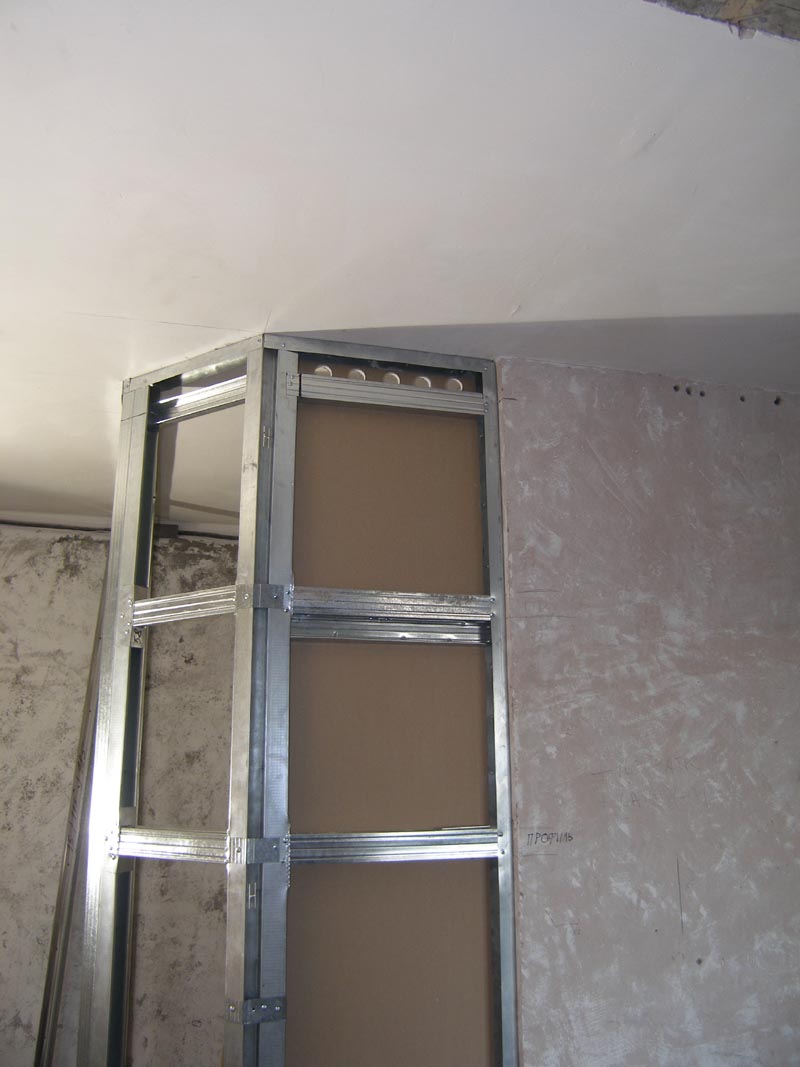

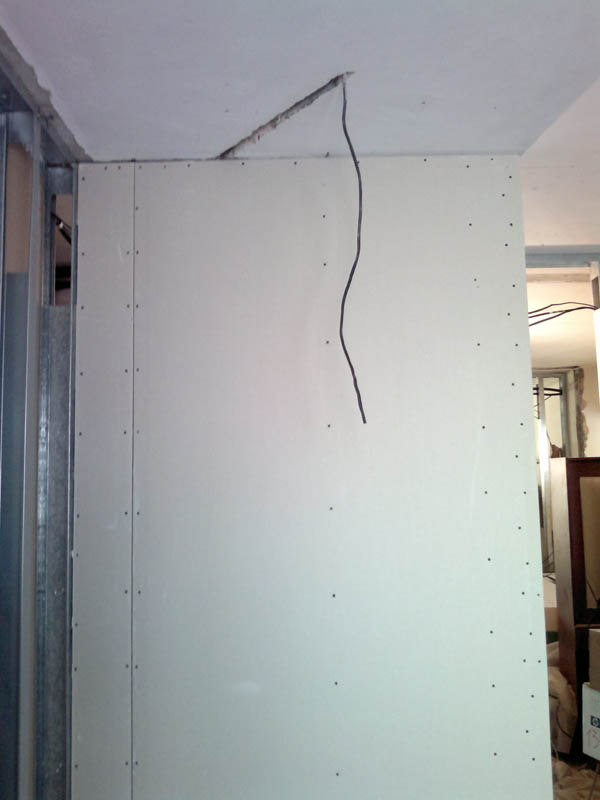

Еще стенка, усиленная модификация - на краю короб из 4х "соток"
в нее будет упираться дверь

обрезь тоже не пропадет и принесет пользу
Нажмите для просмотра прикрепленного файла

итого:
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

Пополнение в инструментах
(надо будет собрать все инструменты в отдельную галерею)

инфракрасный термометр - пирометр

Нажмите для просмотра прикрепленного файла

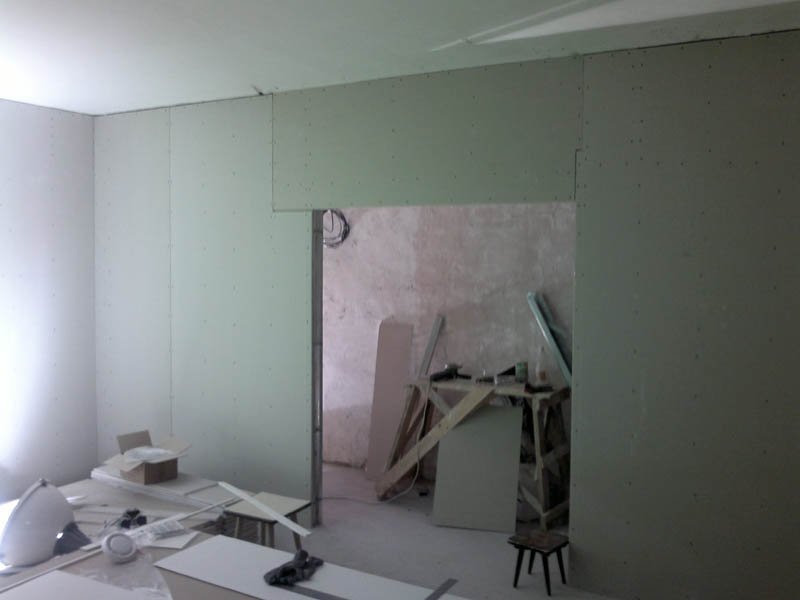

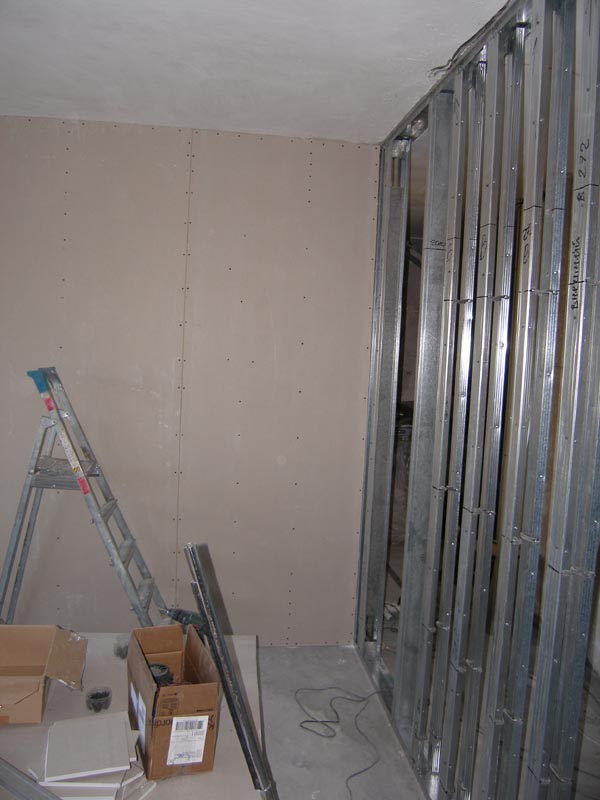

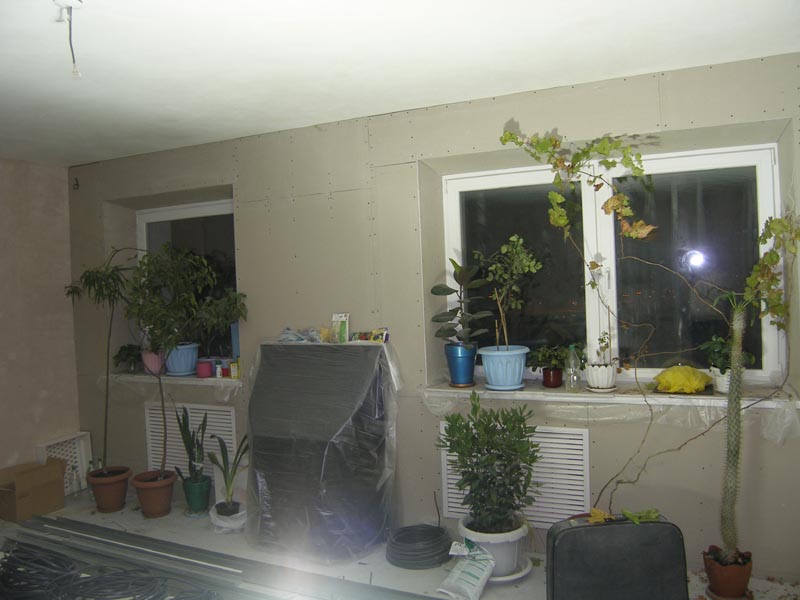

Cтенка в большой комнате
Нажмите для просмотра прикрепленного файла

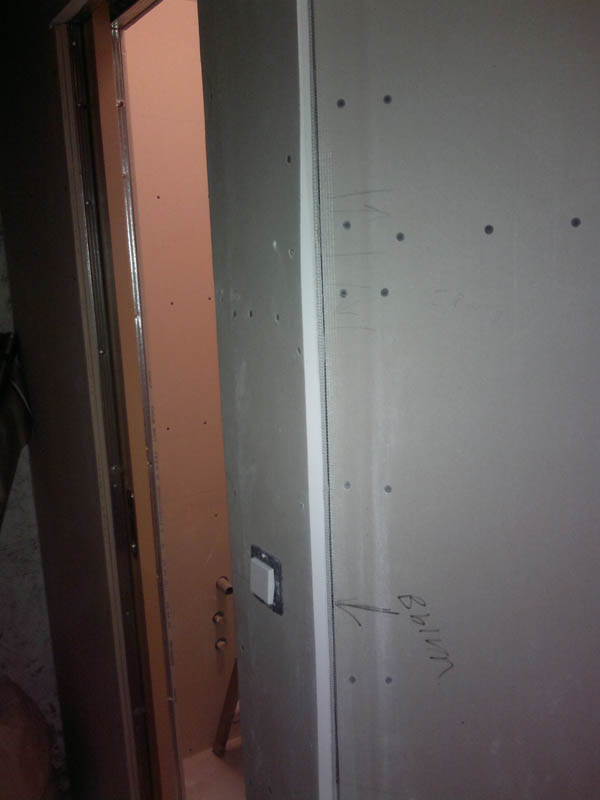

Гостевой туалет
оформляем канализацию
Нажмите для просмотра прикрепленного файла

раскройка пластиковой панели
Нажмите для просмотра прикрепленного файла

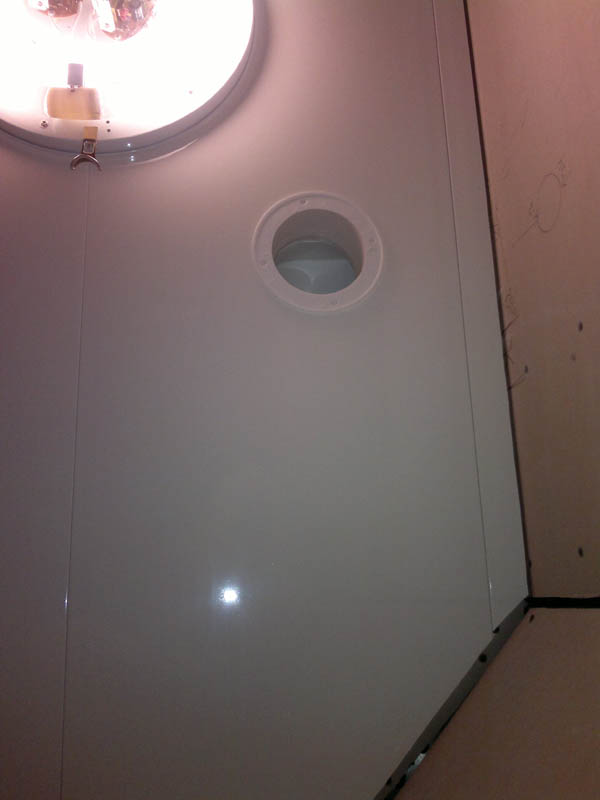

делаем потолок, светильник
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

Укладка ламината
начнем с укладки поврежденных досок - те постараемся использовать все что только можно пустить в дело. выбираем и стыкуем 2 поврежденных для получения одной длинной
Нажмите для просмотра прикрепленного файла

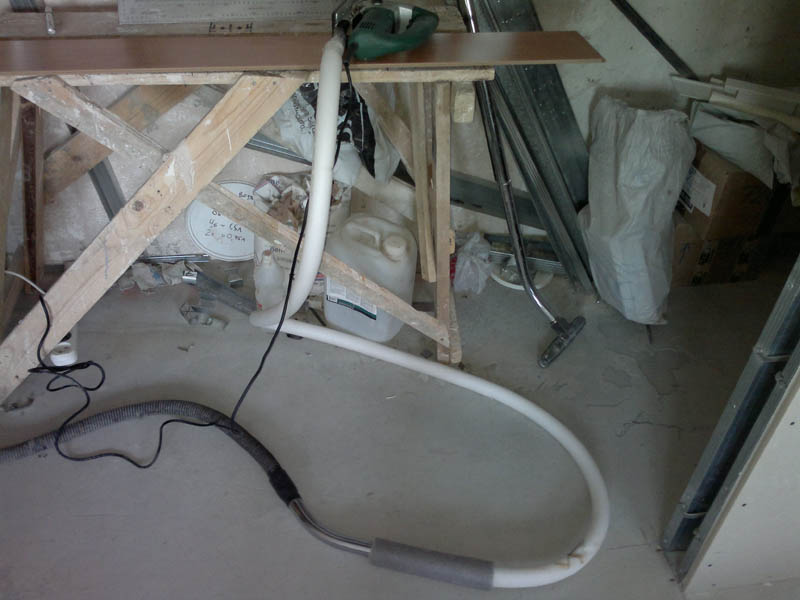

Подключаем пылесос к электролобзику - дабы было удобно работать
в качестве шланга отлично подошла пенополиэтиленовая трубка теплоизоляции - она мягкая, упругая и очень легкая - те совсем не мешает работать

Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла


Сам процесс укладки
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

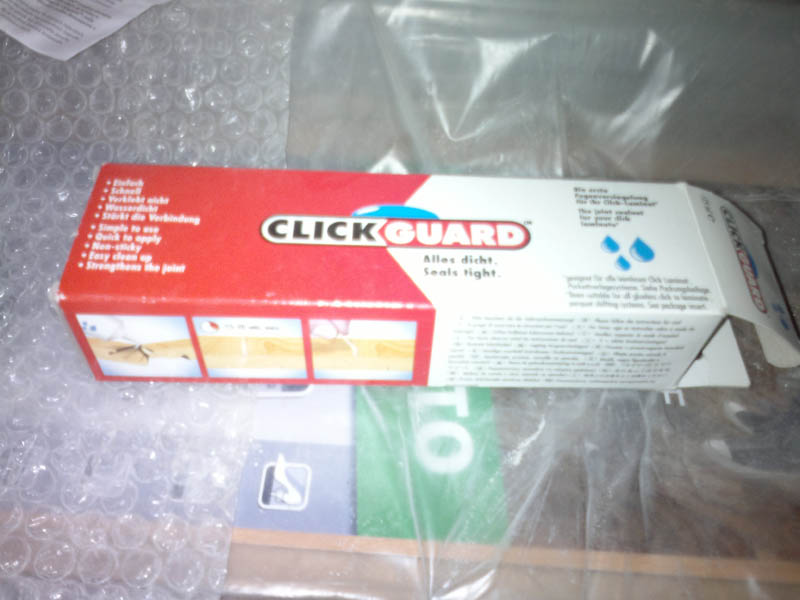

Для герметизации стыков используем герметик
Нажмите для просмотра прикрепленного файла

Кондиционер
внутренний блок (сам ставил)
Нажмите для просмотра прикрепленного файла
внешний блок (ставили ребята из конторы)
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

Продолжаем укладку

Нажмите для просмотра прикрепленного файла

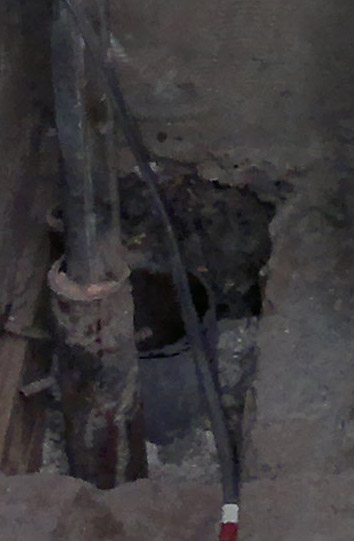

Операция "канализация"

так как в ванной запланирован трапик - надо поставить вход в канализацию на уровне перекрытия
соответственно надо срезать трубу ниже уровня перекрытия
для данной операции была куплена китайская "дремель" за 599 в Леруа Мерлен который недавно открылся в Красноярске
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла



Срез на уровне перекрытия
Нажмите для просмотра прикрепленного файла

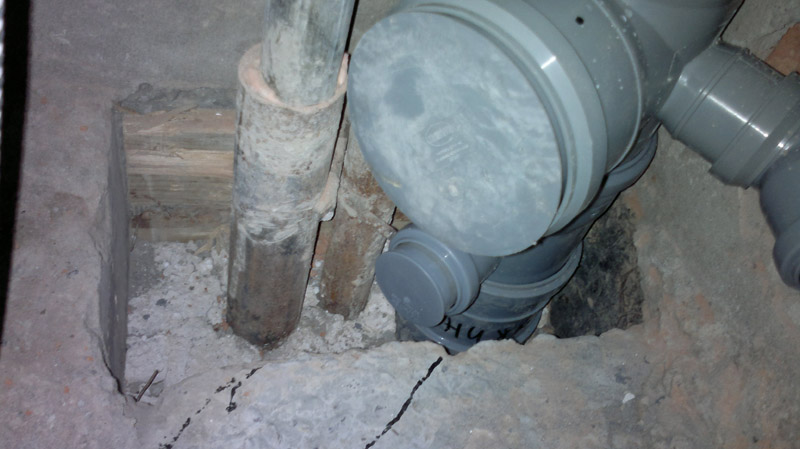

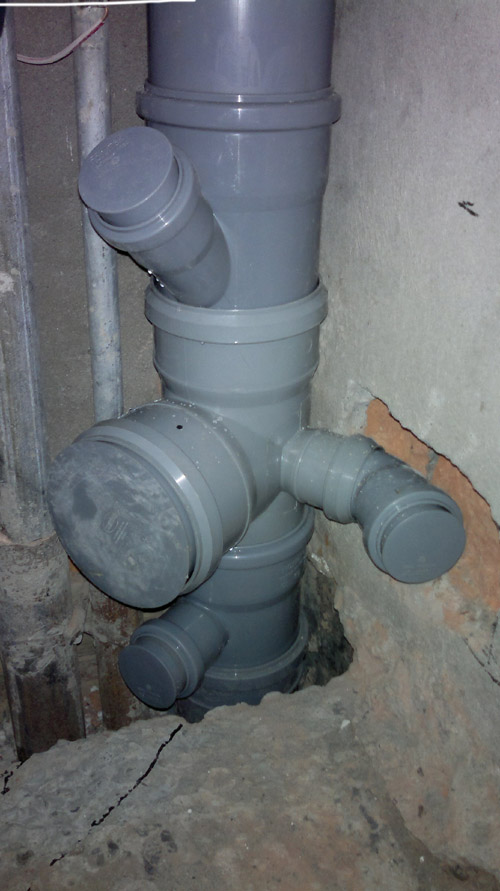

В итоге получилось:
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

всего 3 уровня слива:
нижний - трапик на полу
средний - унитаз, ванная и раковина
верхний - стиральная машина, слив из промывных фильтров тонкой очистки

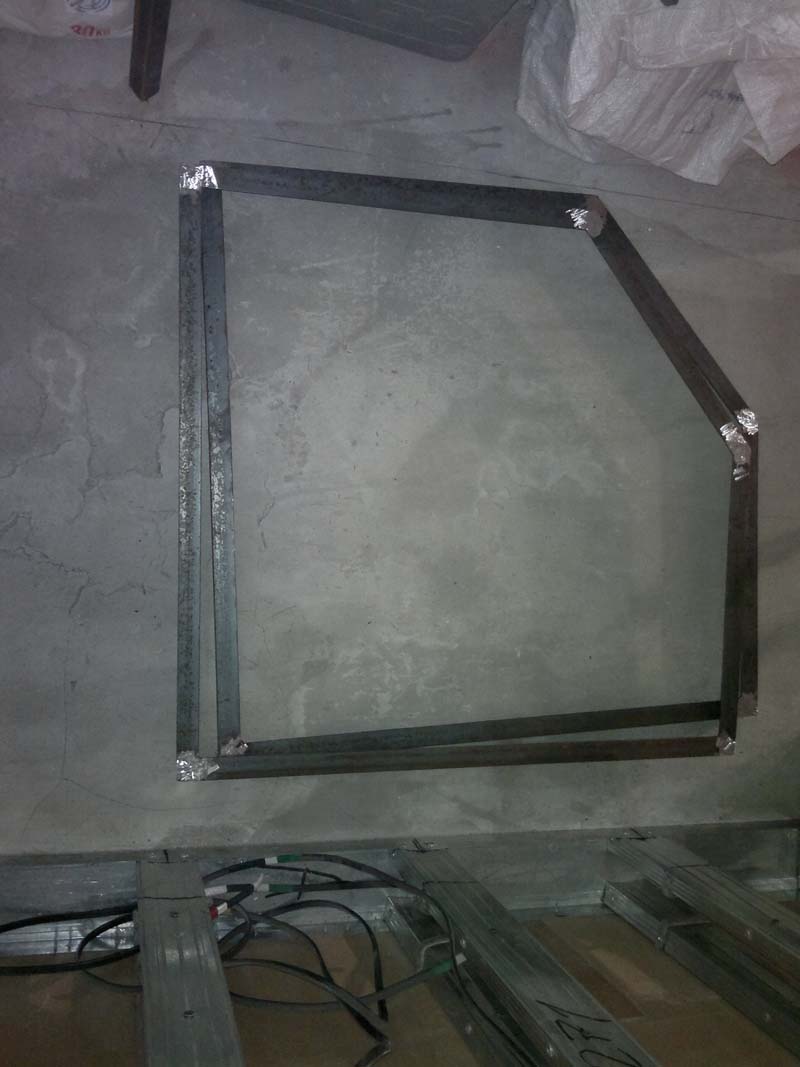

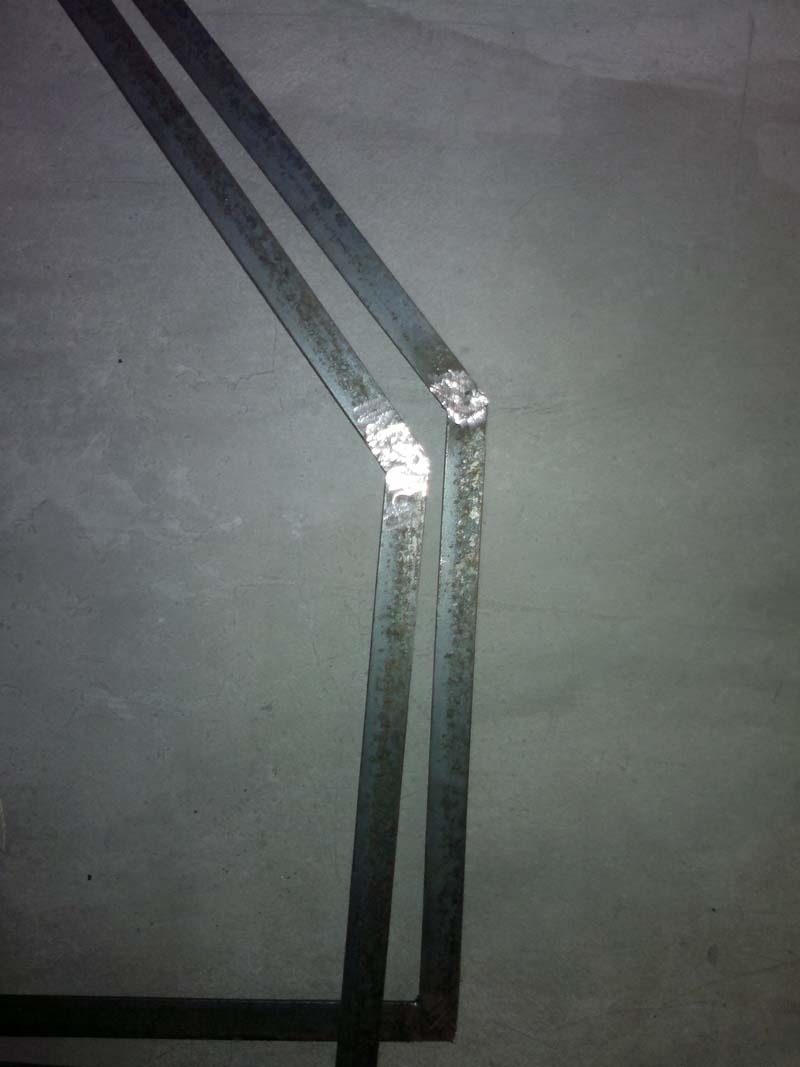

сварил несколько стелажей на балконы + еще пару временных
все из 25ого уголка. получается очень надежно.

один из стелажей
полки варятся и обрабатываются "набело" - те до получения идеальных сварных швов
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

Прокладка 50мм трубы под встроенный пылесос

Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

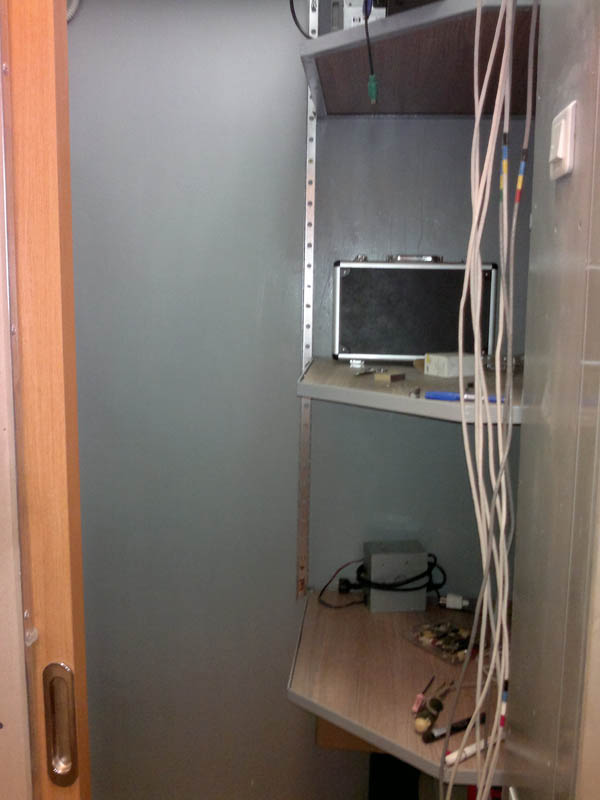

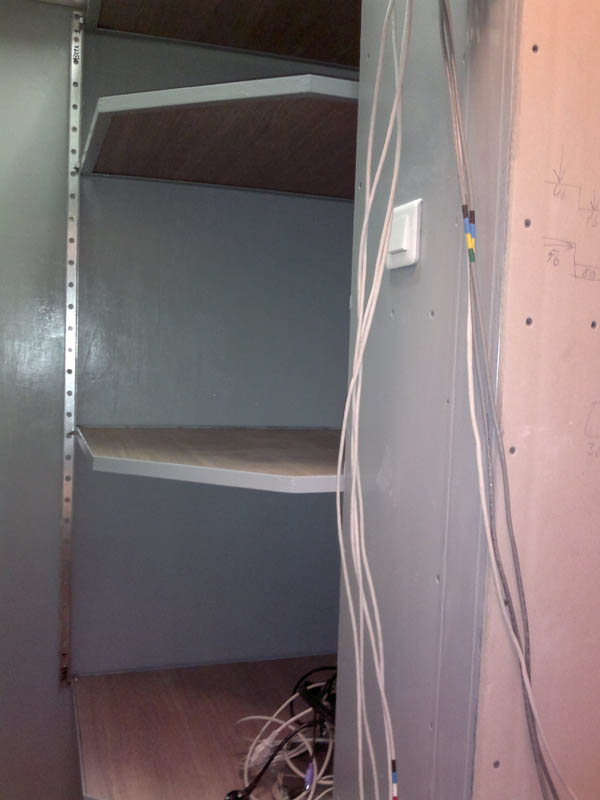

Cерверная, полки и пилоты

Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

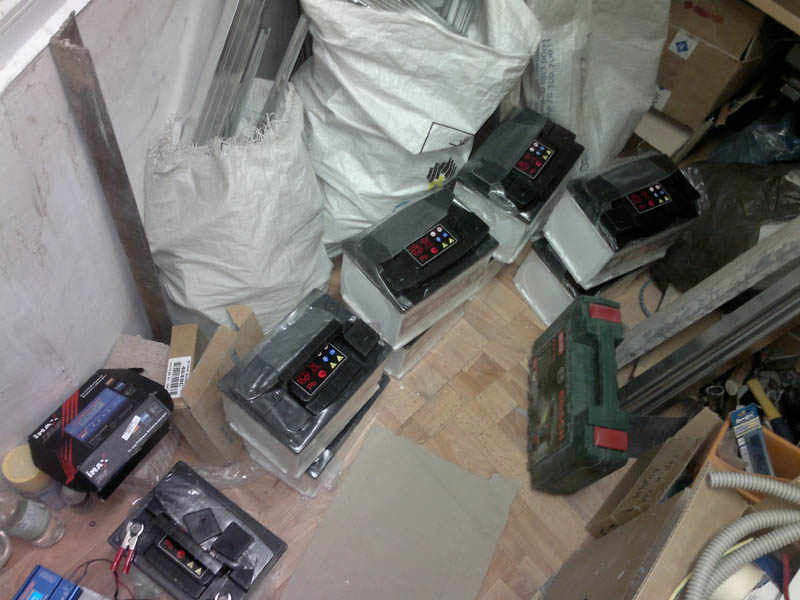

Аккумуляторы для 3квт online бесперебойника
Нажмите для просмотра прикрепленного файла
подзарядка для выравнивания
Нажмите для просмотра прикрепленного файла

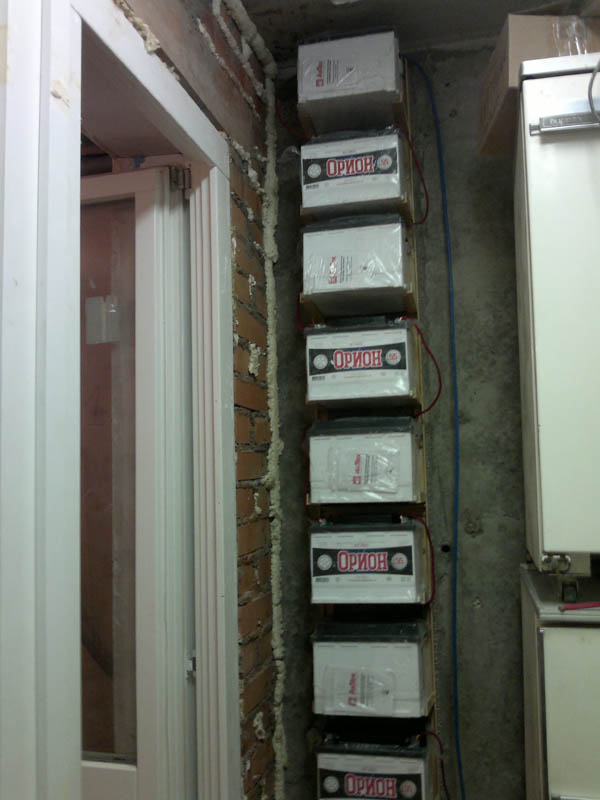

стойка в сборе - 10шт
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

сегодня прогнал натурные испытания
нагрузка - чайник на выкипание с постоянно подливаемой водой - 1,8кВт
в начале напряжения на каждом аккуме было 12,10-12,07В
через 20 минут поднялось до 12,3В
через 80 минут упало до 12,07В
дольше гонять не стал, тк аккумы уже вошли в режим и их сейчас бесперебойник заряжает

померял потерю напряжения на проводе с лоджии до серверной - 1,9В те отличный результат для 15м линии c минимальным сечением 7,5квмм (межаккумуляторные подводы выполнены 10-кой)

Вот он красавец! PowerWare Presige 3000
Нажмите для просмотра прикрепленного файла

а вот так он выглядит с заводской батареей

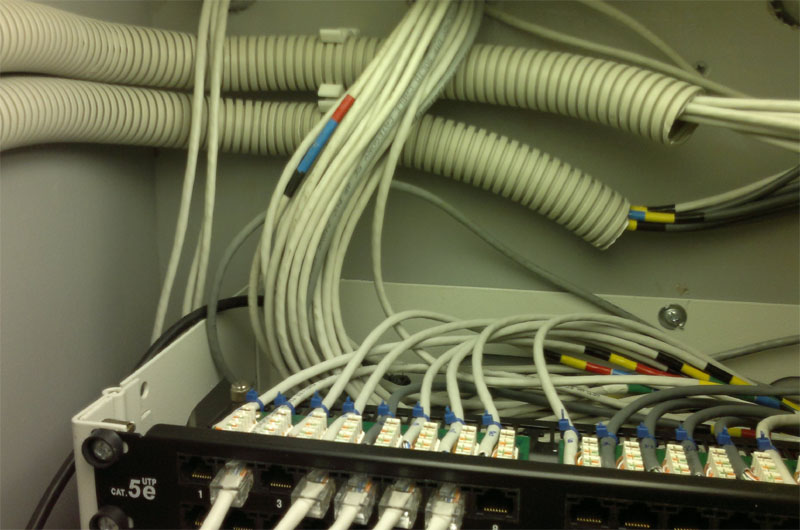

Подготовка к протяжке сети - 24 кабеля в трубу
Нажмите для просмотра прикрепленного файла

Серверная. Полки без оборудования.
Сейчас там оборудование на котором вертится и этот форум.
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла


Патч-панель, гигабитный свич и разводка 90% сети
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла
